Hệ thống sưởi ấm (bao gồm sưởi ấm dân dụng, sưởi ấm công nghiệp, sưởi ấm năng lượng mới, v.v.) có các yêu cầu cốt lõi đối với đường ống, như khả năng chịu nhiệt độ cao, chống mỏi nhiệt, độ kín đáng tin cậy, khả năng thích ứng với sự giãn nở và co lại nhiệt và khả năng tương thích trung bình. Ống kim loại truyền thống (như ống thép mạ kẽm) dễ bị nứt do ứng suất nhiệt, trong khi ống nhựa bị giới hạn bởi giới hạn nhiệt độ trên. Tuy nhiên, ống thổi bằng thép không gỉ, với vật liệu và thiết kế kết cấu độc đáo, có thể giải quyết hiệu quả những vấn đề này và trở thành giải pháp đường ống lý tưởng cho hệ thống sưởi ấm. Phần sau đây trình bày chi tiết về các giải pháp ứng dụng cụ thể từ nhiều chiều.​
Thích ứng chuyên sâu các lợi thế về hiệu suất cốt lõi với các yêu cầu của hệ thống sưởi ấm​
Môi trường hoạt động của hệ thống sưởi ấm được đặc trưng bởi sự dao động nhiệt độ lớn (-10oC đến 300oC), môi trường đa dạng (nước nóng, hơi nước, dầu dẫn nhiệt, v.v.) và sự tồn tại của ứng suất nhiệt và độ rung. Hiệu suất của ống thổi bằng thép không gỉ có thể đáp ứng chính xác các yêu cầu sau:​
Khả năng chịu nhiệt độ cao và ổn định nhiệt tuyệt vời: Thép không gỉ 304 có thể chịu được môi trường nhiệt độ trung bình dưới 200oC (như sưởi ấm nước nóng dân dụng), thép không gỉ 316 có thể thích ứng với các kịch bản nhiệt độ cao 200-400oC (như đường ống hơi công nghiệp) và các loại đặc biệt (chẳng hạn như 310S) thậm chí có thể hoạt động ổn định trong các hệ thống sưởi ấm lộ thiên trên 600oC. Vật liệu sẽ không bị lão hóa hoặc bị suy giảm độ bền do nhiệt độ cao trong thời gian dài.​
Khả năng chống mỏi nhiệt và bù giãn nở: Cấu trúc lượn sóng hình khuyên của ống thổi mang lại cho nó khả năng mở rộng dọc trục tốt. Trong chu kỳ khởi động hệ thống sưởi ấm (tăng nhiệt độ) và tắt máy (giảm nhiệt độ), nó có thể hấp thụ sự thay đổi chiều dài của đường ống do giãn nở và co lại nhiệt (lượng bù có thể đạt tới 5% -10% chiều dài của chính nó), giảm sự lỏng lẻo giao diện hoặc nứt đường ống do các kết nối cứng nhắc. Nó đặc biệt thích hợp để kết nối nồi hơi, bộ trao đổi nhiệt và các thiết bị khác với đường ống chính.​
Khả năng tương thích trung bình và chống ăn mòn: Nó có khả năng chịu được các phương tiện làm nóng thông thường như nước nóng, hơi nước và dầu dẫn nhiệt. Thép không gỉ 304 có thể chống lại sự đóng cặn của các ion canxi và magiê trong nước và ăn mòn oxy. Thép không gỉ 316 có thể chịu được sự xói mòn từ hơi nước chứa lưu huỳnh và môi trường dẫn nhiệt có tính axit yếu, tránh rò rỉ trung bình do ăn mòn và thủng thành trong của đường ống.​
Độ tin cậy bịt kín và khả năng chịu áp lực: Thông qua mặt bích, ren và các cấu trúc kết nối khác được gia công chính xác, kết hợp với các miếng đệm kín chịu nhiệt độ cao (như miếng đệm than chì, miếng đệm bọc kim loại), có thể đạt được khả năng bịt kín không rò rỉ dưới nhiệt độ cao lâu dài. Áp suất làm việc có thể đạt 1,6-10MPa, đáp ứng yêu cầu áp suất của hệ thống sưởi dân dụng áp suất thấp (dưới 0,6MPa) và hệ thống hơi nước công nghiệp áp suất cao (trên 4,0MPa).​
Hiệu suất dẫn nhiệt và tiết kiệm năng lượng: Độ dẫn nhiệt của thép không gỉ (khoảng 16-21 W/(m·K)) cao hơn ống nhựa và cấu trúc hình khuyên của ống thổi có thể làm tăng diện tích tiếp xúc giữa môi trường và đường ống, đẩy nhanh quá trình truyền nhiệt. Đồng thời, thành ngoài của đường ống có thể được trang bị một lớp cách nhiệt thuận tiện để giảm thất thoát nhiệt và cải thiện hiệu suất tiết kiệm năng lượng của hệ thống.​
Kịch bản ứng dụng điển hình​
Ống thổi bằng thép không gỉ có thể giải quyết cụ thể các điểm yếu khi ứng dụng của đường ống truyền thống trong các loại hệ thống sưởi ấm khác nhau:​
Hệ thống sưởi ấm dân dụng và nước nóng​
Nối các ống nhánh giữa bộ tản nhiệt và ống chính: Sử dụng tính linh hoạt của ống thổi, chúng có thể dễ dàng vượt qua các chướng ngại vật như tường và đồ nội thất, giảm việc sử dụng khuỷu tay và giảm khả năng cản dòng nước; đồng thời, chúng hấp thụ sự giãn nở và co lại của đường ống trong các mùa sưởi ấm và không sưởi ấm để tránh rò rỉ bề mặt.​

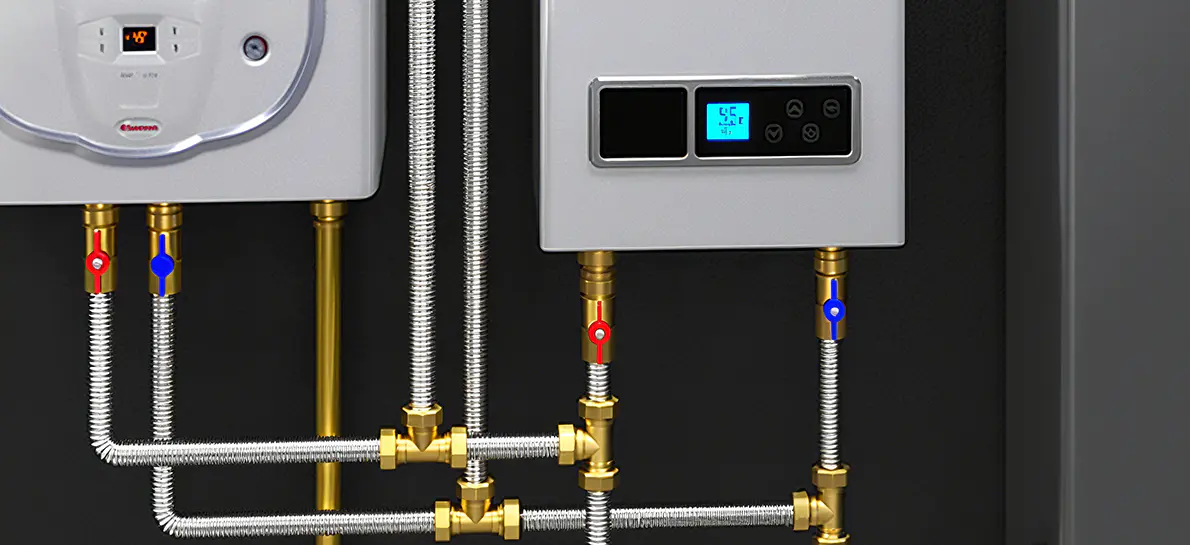

Kết nối nồi hơi treo tường và đường ống nước nóng: Chịu được nhiệt độ nước nóng 80-95oC trong quá trình vận hành nồi hơi treo tường, chống mỏi nhiệt do khởi động và tắt máy thường xuyên, bền hơn ống cao su (dễ lão hóa) và ống đồng (độ cứng cao), tuổi thọ trên 15 năm.​
Kết nối các ống góp trong hệ thống sưởi tỏa nhiệt sàn ở nhiệt độ thấp (sưởi sàn nước): Ống thổi cỡ nhỏ (DN15-DN25) có thể thích ứng với cách bố trí nhiều nhánh của ống sưởi sàn, giảm lực cản dòng nước và cải thiện độ đồng đều tản nhiệt.​
Hệ thống sưởi ấm công nghiệp
Kết nối giữa nồi hơi và đường ống dẫn hơi: Tại đầu ra của nồi hơi đốt than/đốt khí, ống thổi có thể hấp thụ sự giãn nở nhiệt nghiêm trọng trong quá trình khởi động nồi hơi, bảo vệ van và giao diện đường ống, tránh rò rỉ hơi (nhiệt độ hơi thường là 150-300oC, áp suất 1,0-4,0MPa).​
Hệ thống gia nhiệt dầu dẫn nhiệt: Dùng để kết nối lò dầu dẫn nhiệt với lò phản ứng, máy sấy và các thiết bị khác. Thép không gỉ 316 có thể chịu được sự xói mòn lâu dài của dầu dẫn nhiệt (nhiệt độ 200-300oC) và khả năng chống rung của nó (do hoạt động của máy bơm tạo ra) ngăn ngừa sự lỏng lẻo của các mối nối đường ống.​
Kết nối đường ống của thiết bị sưởi điện: Chẳng hạn như đường ống vào và ra của lò phản ứng sưởi ấm bằng điện, ống thổi có thể thích ứng với nhiệt độ cao cục bộ của các bộ phận làm nóng bằng điện và không có vấn đề phát ra mùi từ ống nhựa.​
Hệ thống sưởi ấm năng lượng mới​
Đường ống tuần hoàn của hệ thống thu nhiệt mặt trời: Kết nối bộ thu năng lượng mặt trời và bể chứa nước nóng, thép không gỉ 304 có thể chịu được nhiệt độ cao (70-100oC) dưới sự ăn mòn trực tiếp của ánh nắng mặt trời và mưa, đồng thời cấu trúc linh hoạt thích ứng với sự dịch chuyển nhẹ của bộ thu do góc lắp đặt.​
Đường ống tuần hoàn nước của máy bơm nhiệt nguồn không khí: Trong phạm vi dao động nhiệt độ từ -10oC đến 55oC, ống thổi có thể bù đắp cho sự giãn nở và co lại của đường ống do thay đổi nhiệt độ môi trường, tránh hiện tượng giòn ở nhiệt độ thấp hoặc biến dạng ở nhiệt độ cao của ống nhựa.​
Kịch bản sưởi ấm đặc biệt
Đường ống khử trùng bằng hơi nước trong ngành chế biến thực phẩm: Thành trong của ống thổi bằng thép không gỉ nhẵn và dễ lau chùi, đạt tiêu chuẩn vệ sinh thực phẩm (như chứng nhận 3A), chịu được khử trùng bằng hơi nước ở nhiệt độ cao 121oC và không có nguy cơ ô nhiễm rỉ sét.​
Kết nối đường ống của thiết bị sưởi ấm trong phòng thí nghiệm (như bể dầu, bể nhiệt độ không đổi): Ống thổi cỡ nhỏ (DN6-DN15) có thể thích ứng chính xác với thiết bị chính xác và khả năng chống rung của chúng đảm bảo truyền môi trường ổn định trong quá trình thí nghiệm.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt​
1. Lựa chọn khoa học​
Chất liệu phù hợp: Thép không gỉ 304 được chọn cho các hệ thống nhiệt độ trung bình (200oC); Thép không gỉ 316 được chọn cho các hệ thống nhiệt độ cao (200-400oC) hoặc môi trường ăn mòn (như hơi nước chứa lưu huỳnh); Thép không gỉ 310S được lựa chọn cho hệ thống nhiệt độ cực cao (>400oC).​
Định mức cỡ nòng và áp suất: Chọn cỡ nòng DN10-DN300 theo tốc độ dòng của môi trường gia nhiệt (DN15-DN50 thường được sử dụng cho mục đích dân dụng, DN50-DN200 cho mục đích công nghiệp); áp suất làm việc phải ≥1,25 lần áp suất thiết kế của hệ thống (ví dụ: nếu áp suất thiết kế của hệ thống hơi nước là 1,6MPa, hãy chọn hộp xếp có định mức ≥2,0MPa).​
Phương thức kết nối: Kết nối ren (bằng băng nguyên liệu chịu nhiệt độ cao) thường được sử dụng trong các hệ thống dân dụng; kết nối mặt bích (với miếng đệm vết thương bằng kim loại) hầu hết được sử dụng trong các hệ thống công nghiệp; các khớp nối ferrule có thể được lựa chọn để kết nối thiết bị chính xác (để đảm bảo khả năng làm sạch mà không có góc chết).
Lượng bù giãn nở: Tính lượng giãn nở nhiệt theo chiều dài đường ống và chênh lệch nhiệt độ (công thức: ΔL=α×L×ΔT, trong đó α là hệ số giãn nở tuyến tính của thép không gỉ), đảm bảo lượng bù của ống thổi ≥ giá trị tính toán để tránh bị giãn hoặc nén quá mức.​
2. Thông số kỹ thuật lắp đặt​
Xử lý sơ bộ và làm sạch: Trước khi lắp đặt, loại bỏ cặn oxit và vết dầu trong đường ống. Hệ thống nhiệt độ cao cần được tẩy dầu mỡ (chẳng hạn như làm sạch bằng trichloroethylene); khi kết nối với các thiết bị thực phẩm và dược phẩm, phải chọn ống thổi có thành bên trong được đánh bóng điện phân để tránh vi sinh vật phát triển.​
Uốn và cố định: Bán kính uốn là ≥ bán kính do sản phẩm quy định (thường gấp 6-10 lần đường kính ống). Cấm tác dụng lực quá mạnh trong quá trình uốn nguội để gây biến dạng nếp gấp; các giá đỡ trượt được đặt cách nhau 2-3 mét trong phần thẳng (cho phép giãn nở theo trục) và các giá đỡ cố định được đặt ở cả hai đầu của phần bù để hạn chế chuyển vị ngang.​
Bịt kín và cách nhiệt: Khi sử dụng kết nối mặt bích, hãy siết đều các bu lông (từng bước theo đường chéo) để tránh hỏng phốt do tải trọng lệch tâm gây ra; Các đường ống nhiệt độ cao cần được bọc bằng các lớp cách nhiệt (như bông đá, nhôm silicat) bên ngoài ống thổi, nhưng phải dành không gian giãn nở để ngăn lớp cách nhiệt cản trở sự bù trừ của ống thổi.​
Vận hành và kiểm tra thử nghiệm: Sau khi lắp đặt, tiến hành kiểm tra áp suất nước (áp suất thử nghiệm gấp 1,5 lần áp suất làm việc và áp suất được duy trì trong 30 phút mà không bị rò rỉ); hệ thống nhiệt độ cao cần tiến hành chạy thử nóng để theo dõi xem ống thổi có giãn nở và co lại một cách trơn tru hay không và liệu có rò rỉ ở giao diện hay không.​
Lợi ích ứng dụng
Kéo dài tuổi thọ của hệ thống: Khả năng chống mỏi nhiệt của ống thổi bằng thép không gỉ có thể kéo dài chu kỳ hoạt động không gặp sự cố của hệ thống sưởi lên hơn 10 năm, vượt xa ống thép mạ kẽm (5-8 năm) và ống nhựa (3-5 năm), giảm chi phí thay thế.​
Giảm chi phí bảo trì: Khả năng chống ăn mòn và chịu nhiệt độ cao giúp giảm việc bảo trì ngừng hoạt động do ăn mòn và đứt đường ống, đồng thời chi phí bảo trì hàng năm có thể giảm 40% -60%; đặc biệt là trong các hệ thống sưởi ấm công nghiệp, có thể tránh được tổn thất sản xuất do rò rỉ trung bình.​
Cải thiện an toàn vận hành: Thiết kế bịt kín không rò rỉ và chống ứng suất nhiệt giúp giảm nguy cơ bỏng nước và hỏa hoạn do rò rỉ các chất có nhiệt độ cao (chẳng hạn như hơi nước và dầu dẫn nhiệt), đồng thời có thể giảm tổn thất tài sản do rò rỉ nước trong hệ thống sưởi dân dụng trong gia đình.​
Nâng cao khả năng thích ứng của hệ thống: Khả năng bù linh hoạt giúp việc lắp đặt đường ống không bị giới hạn bởi các kết cấu tòa nhà (như tường và sàn), đặc biệt thích hợp cho việc chuyển đổi hệ thống sưởi ấm trong các tòa nhà cũ, giảm tình trạng đào tường và hư hỏng kết cấu.​
Tóm tắt
Thông qua những ưu điểm kép về vật liệu và cấu trúc, ống thổi bằng thép không gỉ đạt được hiệu suất toàn diện về "khả năng chịu nhiệt độ cao, chống giãn nở, bịt kín ổn định và tuổi thọ lâu dài" trong hệ thống sưởi ấm. Cho dù đó là yêu cầu về sự thoải mái của hệ thống sưởi dân dụng hay điều kiện làm việc khắc nghiệt của hệ thống sưởi công nghiệp, họ đều có thể cung cấp các giải pháp đường ống đáng tin cậy, đặt nền tảng vững chắc cho hoạt động hiệu quả và an toàn của hệ thống sưởi ấm.​
