Trong các hệ thống truyền khí, độ an toàn, hiệu suất bịt kín và độ ổn định của đường ống có liên quan trực tiếp đến hoạt động bình thường của hệ thống và sự an toàn của con người. Dù là khí công nghiệp (như oxy, nitơ, hydro), khí nhiên liệu (khí tự nhiên, khí dầu mỏ hóa lỏng) hay các loại khí đặc biệt (như khí ăn mòn, khí có độ tinh khiết cao), yêu cầu đối với đường ống truyền tải là vô cùng nghiêm ngặt. Ống thổi bằng thép không gỉ, với ưu điểm về cấu trúc và vật liệu độc đáo, có thể giải quyết hiệu quả các vấn đề như rò rỉ, ăn mòn và tác động rung mà các đường ống truyền thống trong truyền khí phải đối mặt, khiến chúng trở thành lựa chọn lý tưởng cho hệ thống khí đốt. Phần sau đây trình bày chi tiết về các giải pháp cụ thể từ nhiều khía cạnh.​
Kết hợp chính xác các lợi thế về hiệu suất cốt lõi với các yêu cầu của hệ thống khí
Yêu cầu cốt lõi của hệ thống khí đốt cho đường ống là độ kín tuyệt đối, khả năng chống ăn mòn khí, khả năng chống rung và va đập, khả năng thích ứng với biến động áp suất và kiểm soát độ sạch. Những đặc tính của inox dưới đây hoàn toàn có thể đáp ứng được những yêu cầu sau:​
Hiệu suất bịt kín cực cao: Sử dụng vật liệu thép không gỉ 304, 316 và các vật liệu thép không gỉ khác, ống thổi và đầu kết nối (như ren, mặt bích) đạt được sự hợp tác chặt chẽ thông qua gia công chính xác, có thể thực hiện hàn kín kim loại với kim loại hoặc khớp với các con dấu đặc biệt (chẳng hạn như miếng đệm đồng, miếng đệm PTFE) để đảm bảo rò rỉ khí bằng không. Đối với hệ thống khí áp suất cao (có áp suất làm việc lên tới 10MPa trở lên), độ tin cậy bịt kín của nó kém xa so với ống cao su hoặc đường ống kim loại thông thường và tốc độ rò rỉ có thể được kiểm soát dưới 1×10¹⁰ Pa·m³/s.​
Khả năng chống ăn mòn khí tuyệt vời: Thép không gỉ 304 có thể chịu được sự ăn mòn lâu dài của khí khô (như oxy, nitơ) và khí nhiên liệu không ăn mòn; Thép không gỉ 316, do có hàm lượng molypden, có thể chống ăn mòn bởi khí nhiên liệu có chứa lưu huỳnh, khí clo, hydro florua và các loại khí ăn mòn khác, tránh hình thành các lỗ hoặc tạp chất rơi vào thành trong của đường ống do xói mòn, do đó đảm bảo độ tinh khiết của truyền khí.​
Khả năng chống rung và dao động áp suất: Cấu trúc dạng sóng hình khuyên của ống thổi có độ đàn hồi tốt, có thể hấp thụ các rung động và xung áp suất sinh ra do hoạt động của máy nén và đóng/mở van trong hệ thống khí, giảm nồng độ ứng suất tại các bề mặt đường ống và giảm nguy cơ rò rỉ lỏng lẻo do các kết nối cứng nhắc. Nó đặc biệt thích hợp để kết nối các bộ phận giữa máy nén khí, bể chứa và đường ống.​
Khả năng thích ứng với độ sạch: Sau khi đánh bóng điện phân thành bên trong, độ nhám bề mặt Ra có thể thấp tới 0,8μm trở xuống, không dễ hấp thụ tạp chất hoặc độ ẩm trong khí và không có hạt nào rơi ra. Nó đáp ứng yêu cầu truyền tải các loại khí có độ tinh khiết cao (như nitơ có độ tinh khiết cực cao dùng trong ngành điện tử, các loại khí đặc biệt dùng trong sản xuất chất bán dẫn) và tránh ô nhiễm khí ảnh hưởng đến chất lượng sản xuất.​
Khả năng thích ứng nhiệt độ và áp suất rộng: Nó có thể hoạt động ổn định trong khoảng nhiệt độ từ -200oC đến 450oC, thích ứng với sự truyền hóa hơi của khí hóa lỏng ở nhiệt độ thấp (như nitơ lỏng, oxy lỏng) và hệ thống khí nhiệt độ cao; áp suất làm việc từ chân không đến 30MPa, không chỉ đáp ứng nhu cầu của đường ống dẫn khí nhiên liệu áp suất thấp (dưới 0,1MPa) mà còn được sử dụng trong các hệ thống truyền khí công nghiệp áp suất cao.​
Kịch bản ứng dụng điển hình​
Hộp xếp bằng thép không gỉ có thể giải quyết cụ thể các vấn đề truyền tải trong các loại hệ thống khí đốt khác nhau:​
Hệ thống truyền dẫn khí công nghiệp
Được sử dụng để kết nối đường ống dẫn khí trơ như oxy, nitơ và argon, đặc biệt là trong xưởng hàn và lĩnh vực gia công kim loại. Khả năng chống rung của ống thổi có thể làm giảm nguy cơ rò rỉ ở điểm nối giữa bình oxy và đường ống.​
Trong các hệ thống truyền hydro, vật liệu thép không gỉ 316 có thể tránh hiện tượng giòn hydro và với cấu trúc bịt kín đặc biệt, nó có thể ngăn ngừa nguy cơ nổ do rò rỉ hydro.​
Để truyền các khí công nghiệp ăn mòn (như khí clo, sulfur dioxide), ống thổi bằng thép không gỉ 316L được chọn để chống ăn mòn đường ống bởi khí và đảm bảo hệ thống vận hành an toàn lâu dài.​
Hệ thống cung cấp khí đốt

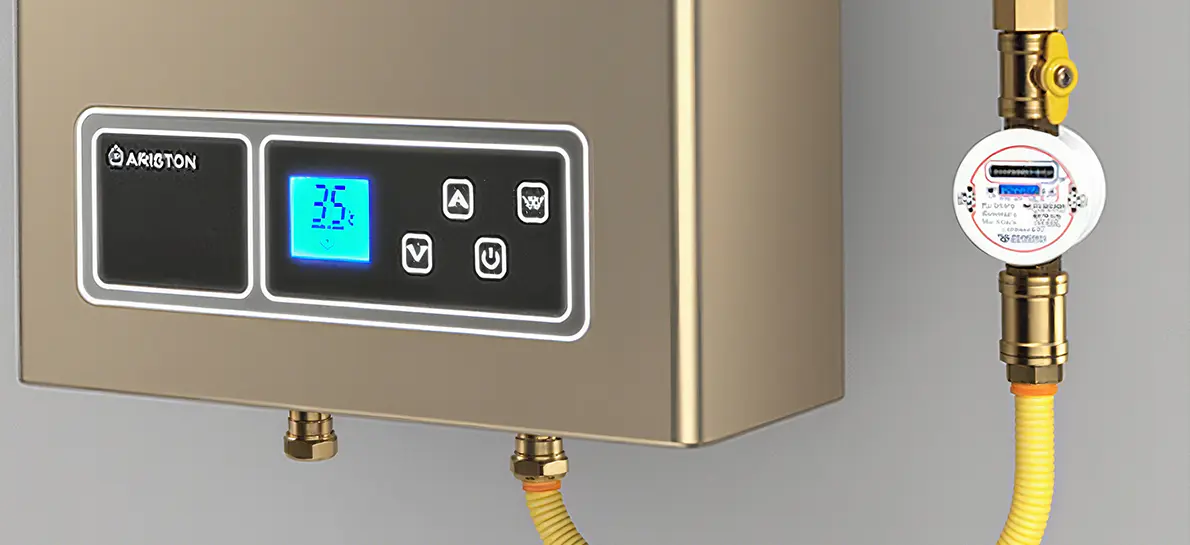

Đối với kết nối đường ống trong nhà và ngoài trời của khí tự nhiên đô thị và khí dầu mỏ hóa lỏng, ống thổi được sử dụng giữa đồng hồ đo khí, van và đường ống chính. Khả năng bù linh hoạt của chúng có thể làm giảm rò rỉ bề mặt do dịch chuyển đường ống do độ lún của tòa nhà hoặc thay đổi nhiệt độ.​
Đối với các ống nhánh gas trong bếp thương mại và lò nung công nghiệp, khả năng chịu nhiệt của ống thổi có thể thích ứng với môi trường nhiệt độ cao gần bếp lò, đồng thời khả năng chống lão hóa giúp tránh nứt, rò rỉ ống cao su do sử dụng lâu dài.​
Hệ thống khí đặc biệt và khí có độ tinh khiết cao​
Để truyền khí có độ tinh khiết cao (như amoniac, silane có độ tinh khiết cực cao) trong ngành công nghiệp bán dẫn và quang điện, ống thổi có thành bên trong được đánh bóng điện phân có thể giảm ô nhiễm tiếp xúc giữa khí và đường ống, đảm bảo độ tinh khiết của khí (đạt 99,9999% trở lên);
Đối với các đường ống dẫn khí trong phòng thí nghiệm (chẳng hạn như khí mang cho máy sắc ký khí, khí đặc biệt để phân tích quang phổ), khả năng hấp phụ thấp của ống thổi đảm bảo tính ổn định của các thành phần khí và cải thiện độ chính xác của dữ liệu thực nghiệm.​
Đấu nối thiết bị lưu trữ và xử lý khí​
Đối với kết nối giữa bình chứa khí, xi lanh và thiết bị hóa hơi, van giảm áp, ống thổi có thể hấp thụ rung động trong quá trình vận hành thiết bị và bảo vệ hiệu suất bịt kín của các giao diện van;​
Đối với kết nối giữa đường ống thoát chất lỏng của bể chứa khí nhiệt độ thấp (như nitơ lỏng, argon lỏng) và thiết bị bay hơi, ống thổi có thể thích ứng với sự thay đổi nhiệt độ từ nhiệt độ thấp đến nhiệt độ bình thường, tránh các vết nứt trong đường ống do giãn nở và co lại nhiệt.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt​
1. Lựa chọn khoa học​
Lựa chọn vật liệu: Xác định vật liệu theo tính chất khí - inox 304 được chọn cho khí trơ và khí nhiên liệu; Thép không gỉ 316/316L được lựa chọn cho các loại khí ăn mòn và khí nhiên liệu trong môi trường nước biển; Thép không gỉ có hàm lượng carbon thấp (chẳng hạn như 316L) với các thành bên trong được đánh bóng điện phân là cần thiết cho các hệ thống khí có độ tinh khiết cao.​
Xếp hạng cỡ nòng và áp suất: Chọn cỡ nòng DN6-DN200 theo lưu lượng khí. Áp suất làm việc phải phù hợp với áp suất thiết kế của hệ thống (ví dụ: định mức 1,6MPa thường được chọn cho hệ thống khí đốt và định mức 6,4MPa trở lên được chọn cho khí áp suất cao công nghiệp).
Phương thức kết nối: Kết nối ren (với chất bịt kín dành riêng cho khí) thường được sử dụng trong các hệ thống khí; kết nối mặt bích (có vòng đệm chữ O) hầu hết được sử dụng trong các hệ thống khí công nghiệp; Các mối nối kín mặt VCR được chọn cho các hệ thống khí có độ tinh khiết cao để đảm bảo không rò rỉ và sạch sẽ.​
Chiều dài và lượng bù: Xác định độ dài theo yêu cầu dịch chuyển của đường ống và dự trữ khoản bù bù dọc trục hoặc ngang (thường lượng bù không vượt quá 10% chiều dài hiệu dụng của ống thổi) để tránh ảnh hưởng đến vòng đệm do bị kéo căng hoặc nén quá mức.​
2. Thông số kỹ thuật lắp đặt​
Phòng chống cháy nổ và xử lý vệ sinh: Trước khi lắp đặt hệ thống gas phải đảm bảo không có tạp chất trong đường ống để tránh phát sinh tia lửa điện trong quá trình lắp đặt; Trước khi lắp đặt hệ thống khí có độ tinh khiết cao, hãy làm sạch thành trong của ống thổi bằng etanol tuyệt đối để loại bỏ vết dầu và cặn.​
Uốn và cố định: Trong quá trình lắp đặt, bán kính uốn không được nhỏ hơn giá trị do sản phẩm chỉ định (thường gấp 5-8 lần đường kính ống) và cấm xoắn cưỡng bức; các giá đỡ cố định được đặt cách nhau 1,5-2 mét ở đoạn thẳng và các giá đỡ dẫn hướng được thêm vào ở cả hai đầu của phần uốn để tránh biến dạng do trọng lượng bản thân của đường ống gây ra.​
Niêm phong bảo vệ bề mặt: Trước khi kết nối, hãy kiểm tra độ phẳng của mặt bích và giao diện ren, đồng thời loại bỏ các gờ và vết trầy xước; áp dụng chất bịt kín dành riêng cho khí tương ứng với khí trong quá trình kết nối ren (chẳng hạn như băng keo PTFE cho khí) và chọn các miếng đệm tương thích với khí để kết nối mặt bích (chẳng hạn như miếng đệm cao su chịu dầu cho khí, miếng đệm PTFE cho khí ăn mòn).
Phát hiện rò rỉ: Sau khi lắp đặt, phải tiến hành kiểm tra rò rỉ - nước xà phòng được áp dụng cho các giao diện để phát hiện bong bóng trong hệ thống khí đốt; Máy quang phổ khối helium được sử dụng trong hệ thống khí công nghiệp và khí có độ tinh khiết cao để đảm bảo tốc độ rò rỉ đáp ứng yêu cầu hệ thống (chẳng hạn như tốc độ rò rỉ của hệ thống khí có độ tinh khiết cao ≤1×10⁻¹¹ Pa·m³/s).
Lợi ích ứng dụng
Cải thiện độ an toàn của hệ thống: So với ống thép mạ kẽm hoặc ống cao su truyền thống, nguy cơ rò rỉ của ống thổi bằng thép không gỉ giảm hơn 95%, đặc biệt là trong các hệ thống gas có khí dễ cháy và nổ như khí nhiên liệu và hydro, có thể giảm đáng kể các tai nạn an toàn tiềm ẩn.​
Kéo dài tuổi thọ sử dụng: Vật liệu thép không gỉ có khả năng chống lão hóa và chống ăn mòn, có tuổi thọ hơn 20 năm, vượt xa ống cao su (1-3 năm) và ống thép thông thường (8-10 năm), giảm tần suất thay thế và chi phí bảo trì.​
Đảm bảo chất lượng và độ tinh khiết của khí: Trong các hệ thống khí có độ tinh khiết cao, nó có thể tránh việc loại bỏ sản phẩm do ô nhiễm đường ống (chẳng hạn như lỗi trong chip bán dẫn do khí không tinh khiết gây ra) và giảm tổn thất sản xuất.​
Thích ứng với các điều kiện làm việc phức tạp: Khả năng bù linh hoạt giải quyết tác động của độ lún của tòa nhà, độ rung của thiết bị và sự thay đổi nhiệt độ trên đường ống, giảm việc phải bảo trì ngừng hoạt động do hư hỏng đường ống và cải thiện độ ổn định khi vận hành hệ thống.​
Tóm tắt
Thông qua việc thích ứng vật liệu, tối ưu hóa cấu trúc và gia công chính xác, hộp xếp bằng thép không gỉ đạt được hiệu suất toàn diện về "niêm phong an toàn, chống ăn mòn và độ bền cũng như truyền động sạch" trong hệ thống khí đốt. Cho dù đó là khí công nghiệp thông thường, khí nhiên liệu dân dụng hay hệ thống khí đặc biệt có nhu cầu cao, chúng đều có thể cung cấp các giải pháp truyền tải đáng tin cậy, mang lại sự đảm bảo vững chắc cho hoạt động an toàn và ổn định của hệ thống khí.
