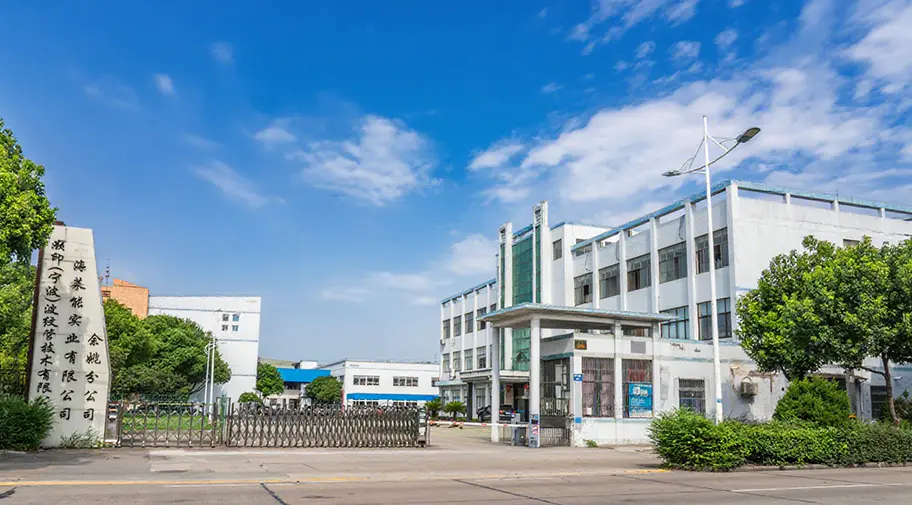

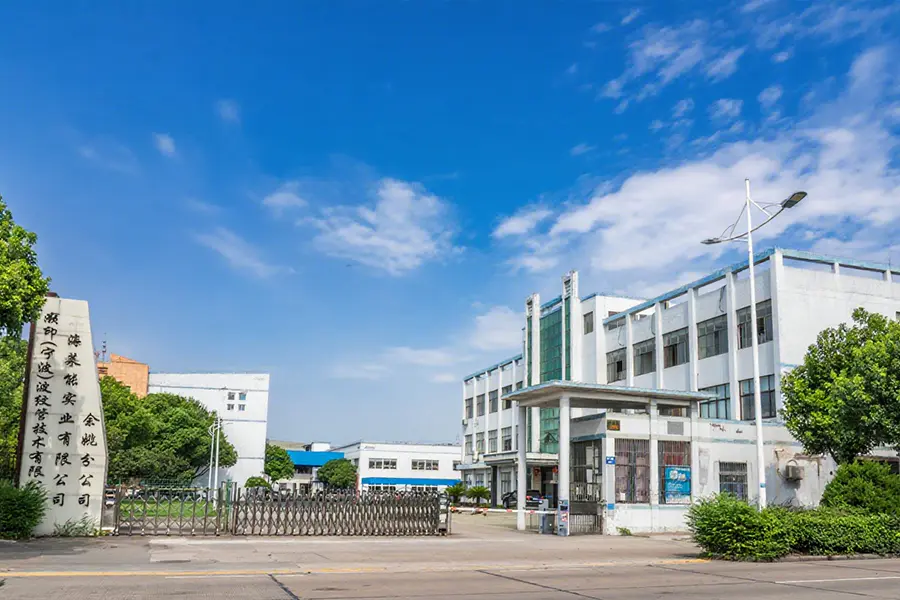

Khu nhà xưởng

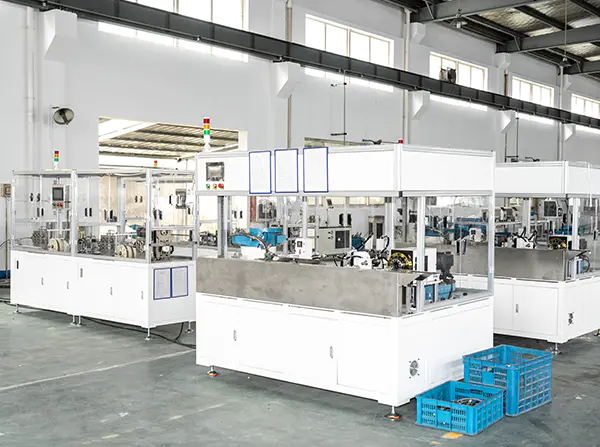

Thiết bị tiên tiến
nhân viên
Sản xuất hàng tháng (10000 mét)
Danh mục sản phẩm
Đường kính ống: DN12, DN14, DN18, DN21, DN22, Tùy chỉnh/Bespoke
Lợi thế của chúng tôi
Trong các ngành công nghiệp như sản xuất công nghiệp, kỹ thuật hóa học và dụng cụ chính xác, ống bịt kín là bộ phận chính đảm bảo truyền tải môi chất (khí, chất lỏng) an toàn và ngăn ngừa rò rỉ. Hộp xếp bằng thép không gỉ, với đặc tính kim loại và thiết kế kết cấu độc đáo, đã trở thành lựa chọn lý tưởng cho các tình huống yêu cầu hiệu suất bịt kín cao. Chúng có thể giải quyết một cách hiệu quả những hạn chế của ống bịt kín bằng cao su hoặc nhựa truyền thống về khả năng chịu nhiệt độ, chịu áp suất và chống ăn mòn. Phần sau đây trình bày chi tiết về các giải pháp cụ thể từ nhiều khía cạnh.
Khả năng tương thích giữa Ưu điểm Hiệu suất Cốt lõi và Yêu cầu Niêm phong
Yêu cầu cốt lõi của ống bịt kín là không rò rỉ, khả năng chống lại môi trường, khả năng thích ứng với những thay đổi của môi trường (dao động nhiệt độ và áp suất) và khả năng bù linh hoạt ở một mức độ nhất định. Các đặc tính của thép không gỉ dưới đây có thể đáp ứng chính xác các yêu cầu sau:
Độ tin cậy bịt kín tuyệt vời: Sử dụng cấu trúc ống thổi được tạo thành tích hợp làm bằng thép không gỉ (chẳng hạn như loại 304 và 316), kết hợp với các đầu kết nối được gia công chính xác (chẳng hạn như mặt bích và giao diện ren), nó có thể đạt được độ kín chặt giữa kim loại với kim loại. Ngoài ra, nó có thể nâng cao hơn nữa hiệu quả bịt kín bằng cách kết hợp với các miếng đệm chịu nhiệt độ cao/chống ăn mòn (như miếng đệm PTFE). Nó có thể ngăn chặn hiệu quả sự rò rỉ khí và chất lỏng (bao gồm môi trường ăn mòn và chất lỏng nhiệt độ cao), với tốc độ rò rỉ thấp tới 1×10⁻⁹ Pa·m³/s trở xuống.
Phạm vi nhiệt độ rộng và khả năng chịu áp suất: Nó có thể hoạt động ổn định trong phạm vi nhiệt độ từ -270oC (nhiệt độ cực thấp) đến 600oC (nhiệt độ cao), vượt xa so với ống cao su (thường là -40oC đến 120oC). Đồng thời, nó có thể chịu được áp suất làm việc cao (thông số kỹ thuật thông thường có thể đạt 1,6-10MPa và các mẫu được tùy chỉnh đặc biệt có thể đạt cao hơn), phù hợp với các kết nối kín trong hệ thống đường ống áp suất cao.
Khả năng chống ăn mòn và khả năng tương thích của môi trường: Thép không gỉ 304 có thể chống xói mòn từ nước, hơi nước, axit và kiềm yếu, trong khi thép không gỉ 316 có thể chịu được các môi trường ăn mòn mạnh như nước biển, muối clorua và dung môi hữu cơ. Điều này tránh được sự cố bịt kín do lão hóa vật liệu hoặc xói mòn bởi môi trường, khiến nó đặc biệt thích hợp với môi trường ăn mòn trong các ngành công nghiệp như kỹ thuật hóa học và dược phẩm.
Bồi thường linh hoạt và chống rung: Cấu trúc lượn sóng hình khuyên của ống thổi mang lại cho nó khả năng bù trục, ngang và góc tốt. Nó có thể hấp thụ các chuyển vị gây ra bởi sự giãn nở và co lại nhiệt của đường ống, rung động của thiết bị hoặc lắp đặt sai lệch, giảm ứng suất trên các bề mặt kín và giảm nguy cơ rò rỉ do các kết nối cứng.
Cấu trúc ổn định và tuổi thọ dài: Chất liệu kim loại không dễ bị lão hóa và có khả năng chống mỏi. Nó có thể duy trì tính toàn vẹn của cấu trúc dưới các ứng suất xen kẽ dài hạn (như dao động rung và áp suất), với tuổi thọ hơn 10 năm, dài hơn nhiều so với ống cao su (thường là 1-3 năm).
Kịch bản ứng dụng điển hình
Là ống bịt kín, ống thổi bằng thép không gỉ có thể thay thế rộng rãi các ống bịt kín truyền thống để giải quyết các vấn đề về bịt kín trong các tình huống khác nhau:
Kết nối kín trong đường ống công nghiệp
Được sử dụng để kết nối kín giữa các thiết bị như máy bơm, van, bình chịu áp lực và đường ống, đặc biệt thích hợp cho các hệ thống đường ống vận chuyển hơi nước nhiệt độ cao, dầu nóng và chất lỏng ăn mòn, như bịt kín đường ống vào/ra của lò phản ứng hóa học và kết nối kín linh hoạt của đường ống hơi trong nhà máy điện.
Trong đường ống của thiết bị nhiệt độ thấp như LNG và nitơ lỏng, chúng có thể được sử dụng làm ống bịt kín để chịu được nhiệt độ cực thấp và tránh rò rỉ do giòn ở nhiệt độ thấp.
Niêm phong dụng cụ và máy đo chính xác
Trong hệ thống đường dẫn khí và chất lỏng của các thiết bị phân tích (như máy sắc ký khí và máy quang phổ khối), chúng có thể được sử dụng làm ống bịt kín để đảm bảo truyền dẫn sạch và không rò rỉ khí mang và mẫu, đảm bảo độ chính xác của phân tích.
Tại các đầu kết nối của thiết bị đo sáng (chẳng hạn như đồng hồ đo lưu lượng và đồng hồ đo áp suất), lớp bịt kín linh hoạt giúp giảm tác động của rung động đến độ chính xác của đồng hồ đo và ngăn ngừa rò rỉ môi chất.
Niêm phong bảo vệ thiết bị cơ khí
Để bịt kín đường ống trong hệ thống thủy lực và khí nén, đặc biệt là đối với các kết nối của các bộ phận chuyển động của thiết bị (chẳng hạn như xi lanh dầu và xi lanh khí), khả năng bù linh hoạt của hộp xếp có thể hấp thụ các dịch chuyển chuyển động, đảm bảo bịt kín đồng thời tránh mài mòn đường ống.
Để bịt kín các ống nước làm mát và ống nhiên liệu của các thiết bị điện như động cơ, máy nén, chúng có thể chịu được nhiệt độ cao và độ rung trong quá trình vận hành thiết bị, ngăn ngừa rò rỉ dầu, nước gây ra lỗi.
Yêu cầu niêm phong trong môi trường đặc biệt
Trong kỹ thuật hàng hải, chúng được sử dụng để kết nối kín các đường ống trên boong tàu và thiết bị dưới nước, chống ăn mòn nước biển và rung động thân tàu.
Trong ngành công nghiệp hạt nhân, ống bịt kín để truyền môi trường phóng xạ có khả năng chống bức xạ và đặc tính bịt kín cao để đảm bảo an toàn.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt
1. Lựa chọn khoa học
Cỡ nòng và Chiều dài: Chọn các cỡ nòng như DN6-DN300 theo yêu cầu về lưu lượng trung bình. Chiều dài phải được xác định dựa trên mức bù dịch chuyển đường ống, với một giới hạn linh hoạt nhất định dành riêng (thường dài hơn 10% -20% so với chiều dài kết nối cứng).
Áp suất và nhiệt độ: Theo áp suất làm việc của hệ thống (áp suất thiết kế phải ≥1,5 lần áp suất làm việc) và phạm vi nhiệt độ, chọn bên dưới mức áp suất và vật liệu tương ứng (chẳng hạn như thép không gỉ 310S được ưu tiên cho điều kiện làm việc ở nhiệt độ cao).
Đặc điểm trung bình: Đối với môi trường ăn mòn, chọn vật liệu 304, 316 hoặc Hastelloy theo thành phần trung bình (chẳng hạn như nồng độ ion clorua). Nếu cần, hãy thực hiện sơn phủ bên trong tường (chẳng hạn như sơn phủ PTFE) để tăng cường khả năng chống ăn mòn.
Phương thức kết nối: Chọn các hình thức kết nối như mặt bích (hàn ổ cắm, hàn đối đầu), ren (ren NPT, G) và đầu nối nhanh theo loại giao diện thiết bị, đảm bảo độ kín phù hợp với giao diện (chẳng hạn như bề mặt bịt kín mặt bích phải tương thích với vật liệu gioăng).
2. Thông số kỹ thuật lắp đặt
Tránh uốn và xoắn quá mức: Trong quá trình lắp đặt, bán kính uốn không được nhỏ hơn bán kính uốn do sản phẩm quy định (thường bằng 3-6 lần đường kính ống). Nghiêm cấm vặn ống thổi để tránh làm hỏng kết cấu tôn, có thể ảnh hưởng đến độ kín và tuổi thọ sử dụng.
Cố định và dẫn hướng: Để lắp đặt ở khoảng cách xa, nên đặt các giá đỡ cố định ở cả hai đầu của ống thổi và nên thêm các giá đỡ dẫn hướng ở giữa để tránh sự dịch chuyển của ống thổi do trọng lượng bản thân đường ống hoặc tác động trung bình, đảm bảo ứng suất đồng đều trên giao diện bịt kín.
Xử lý bề mặt bịt kín: Trước khi kết nối, làm sạch các vết dầu và gờ trên bề mặt mặt bích và giao diện ren. Đối với mối nối mặt bích, siết chặt các bu lông đều nhau (siết chéo từng bước một). Đối với các kết nối ren, hãy bôi chất bịt kín (chẳng hạn như băng PTFE) để nâng cao hiệu suất bịt kín.
Kiểm tra rò rỉ: Sau khi lắp đặt, phải tiến hành kiểm tra áp suất (khí nén hoặc thủy lực). Áp suất thử nghiệm bằng 1,25 lần áp suất làm việc và áp suất được duy trì trong 30 phút mà không bị giảm áp suất hoặc rò rỉ để đủ điều kiện.
Lợi ích ứng dụng
Giảm rủi ro rò rỉ: So với các ống bịt kín bằng cao su truyền thống, tỷ lệ rò rỉ của ống thổi bằng thép không gỉ giảm hơn 90%, giảm tai nạn an toàn do rò rỉ trung bình (chẳng hạn như hỏa hoạn do rò rỉ phương tiện dễ cháy và nổ và thương tích cá nhân do rò rỉ phương tiện ăn mòn).
Giảm chi phí bảo trì: Đặc tính tuổi thọ lâu dài giúp kéo dài chu kỳ thay thế lên 3-5 lần. Đồng thời, khả năng chống ăn mòn và chịu nhiệt độ làm giảm tần suất bảo trì do lão hóa vật liệu và chi phí bảo trì toàn diện có thể tiết kiệm hơn 50%.
Ranh giới ứng dụng mở rộng: Nó có thể hoạt động ổn định trong môi trường (nhiệt độ cao, áp suất cao, ăn mòn mạnh) mà ống bịt kín truyền thống không thể thích ứng, cung cấp giải pháp bịt kín đáng tin cậy cho các điều kiện làm việc đặc biệt.
Cải thiện độ ổn định của hệ thống: Khả năng bù linh hoạt giúp giảm tác động của áp lực đường ống lên các giao diện thiết bị, bảo vệ các thiết bị chính xác như máy bơm và van, đồng thời kéo dài tuổi thọ sử dụng của chúng.
Tóm tắt
Là ống bịt kín, ống thổi bằng thép không gỉ đạt được lợi ích toàn diện về "độ kín cao, khả năng chống chịu, tuổi thọ dài và lắp đặt dễ dàng" thông qua các ưu điểm vốn có của vật liệu kim loại và thiết kế linh hoạt của cấu trúc tôn. Chúng là sự lựa chọn lý tưởng để nâng cấp và thay thế các ống mềm truyền thống trong lĩnh vực bịt kín công nghiệp, đặc biệt là trong các tình huống có yêu cầu nghiêm ngặt về hiệu suất bịt kín và khả năng thích ứng với môi trường, mang lại sự đảm bảo vững chắc cho hoạt động an toàn và ổn định của hệ thống.
Trong các hệ thống truyền khí, độ an toàn, hiệu suất bịt kín và độ ổn định của đường ống có liên quan trực tiếp đến hoạt động bình thường của hệ thống và sự an toàn của con người. Dù là khí công nghiệp (như oxy, nitơ, hydro), khí nhiên liệu (khí tự nhiên, khí dầu mỏ hóa lỏng) hay các loại khí đặc biệt (như khí ăn mòn, khí có độ tinh khiết cao), yêu cầu đối với đường ống truyền tải là vô cùng nghiêm ngặt. Ống thổi bằng thép không gỉ, với ưu điểm về cấu trúc và vật liệu độc đáo, có thể giải quyết hiệu quả các vấn đề như rò rỉ, ăn mòn và tác động rung mà các đường ống truyền thống trong truyền khí phải đối mặt, khiến chúng trở thành lựa chọn lý tưởng cho hệ thống khí đốt. Phần sau đây trình bày chi tiết về các giải pháp cụ thể từ nhiều khía cạnh.
Kết hợp chính xác các lợi thế về hiệu suất cốt lõi với các yêu cầu của hệ thống khí
Yêu cầu cốt lõi của hệ thống khí đốt cho đường ống là độ kín tuyệt đối, khả năng chống ăn mòn khí, khả năng chống rung và va đập, khả năng thích ứng với biến động áp suất và kiểm soát độ sạch. Những đặc tính của inox dưới đây hoàn toàn có thể đáp ứng được những yêu cầu sau:
Hiệu suất bịt kín cực cao: Sử dụng vật liệu thép không gỉ 304, 316 và các vật liệu thép không gỉ khác, ống thổi và đầu kết nối (như ren, mặt bích) đạt được sự hợp tác chặt chẽ thông qua gia công chính xác, có thể thực hiện hàn kín kim loại với kim loại hoặc khớp với các con dấu đặc biệt (chẳng hạn như miếng đệm đồng, miếng đệm PTFE) để đảm bảo rò rỉ khí bằng không. Đối với hệ thống khí áp suất cao (có áp suất làm việc lên tới 10MPa trở lên), độ tin cậy bịt kín của nó kém xa so với ống cao su hoặc đường ống kim loại thông thường và tốc độ rò rỉ có thể được kiểm soát dưới 1×10¹⁰ Pa·m³/s.
Khả năng chống ăn mòn khí tuyệt vời: Thép không gỉ 304 có thể chịu được sự ăn mòn lâu dài của khí khô (như oxy, nitơ) và khí nhiên liệu không ăn mòn; Thép không gỉ 316, do có hàm lượng molypden, có thể chống ăn mòn bởi khí nhiên liệu có chứa lưu huỳnh, khí clo, hydro florua và các loại khí ăn mòn khác, tránh hình thành các lỗ hoặc tạp chất rơi vào thành trong của đường ống do xói mòn, do đó đảm bảo độ tinh khiết của truyền khí.
Khả năng chống rung và dao động áp suất: Cấu trúc dạng sóng hình khuyên của ống thổi có độ đàn hồi tốt, có thể hấp thụ các rung động và xung áp suất sinh ra do hoạt động của máy nén và đóng/mở van trong hệ thống khí, giảm nồng độ ứng suất tại các bề mặt đường ống và giảm nguy cơ rò rỉ lỏng lẻo do các kết nối cứng nhắc. Nó đặc biệt thích hợp để kết nối các bộ phận giữa máy nén khí, bể chứa và đường ống.
Khả năng thích ứng với độ sạch: Sau khi đánh bóng điện phân thành bên trong, độ nhám bề mặt Ra có thể thấp tới 0,8μm trở xuống, không dễ hấp thụ tạp chất hoặc độ ẩm trong khí và không có hạt nào rơi ra. Nó đáp ứng yêu cầu truyền tải các loại khí có độ tinh khiết cao (như nitơ có độ tinh khiết cực cao dùng trong ngành điện tử, các loại khí đặc biệt dùng trong sản xuất chất bán dẫn) và tránh ô nhiễm khí ảnh hưởng đến chất lượng sản xuất.
Khả năng thích ứng nhiệt độ và áp suất rộng: Nó có thể hoạt động ổn định trong khoảng nhiệt độ từ -200oC đến 450oC, thích ứng với sự truyền hóa hơi của khí hóa lỏng ở nhiệt độ thấp (như nitơ lỏng, oxy lỏng) và hệ thống khí nhiệt độ cao; áp suất làm việc từ chân không đến 30MPa, không chỉ đáp ứng nhu cầu của đường ống dẫn khí nhiên liệu áp suất thấp (dưới 0,1MPa) mà còn được sử dụng trong các hệ thống truyền khí công nghiệp áp suất cao.
Kịch bản ứng dụng điển hình
Hộp xếp bằng thép không gỉ có thể giải quyết cụ thể các vấn đề truyền tải trong các loại hệ thống khí đốt khác nhau:
Hệ thống truyền dẫn khí công nghiệp
Được sử dụng để kết nối đường ống dẫn khí trơ như oxy, nitơ và argon, đặc biệt là trong xưởng hàn và lĩnh vực gia công kim loại. Khả năng chống rung của ống thổi có thể làm giảm nguy cơ rò rỉ ở điểm nối giữa bình oxy và đường ống.
Trong các hệ thống truyền hydro, vật liệu thép không gỉ 316 có thể tránh hiện tượng giòn hydro và với cấu trúc bịt kín đặc biệt, nó có thể ngăn ngừa nguy cơ nổ do rò rỉ hydro.
Để truyền các khí công nghiệp ăn mòn (như khí clo, sulfur dioxide), ống thổi bằng thép không gỉ 316L được chọn để chống ăn mòn đường ống bởi khí và đảm bảo hệ thống vận hành an toàn lâu dài.

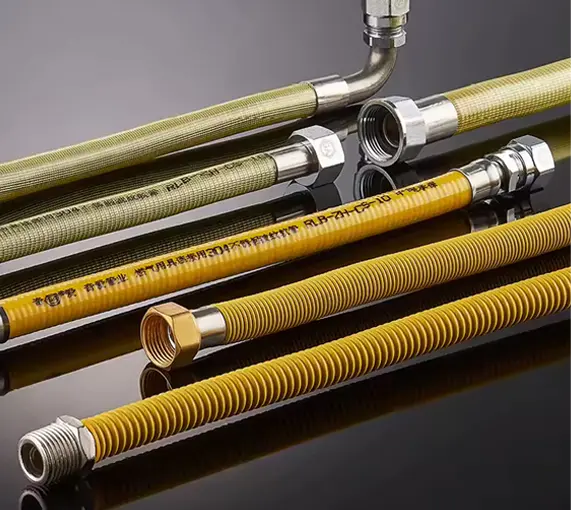

Hệ thống cung cấp khí đốt
Đối với kết nối đường ống trong nhà và ngoài trời của khí tự nhiên đô thị và khí dầu mỏ hóa lỏng, ống thổi được sử dụng giữa đồng hồ đo khí, van và đường ống chính. Khả năng bù linh hoạt của chúng có thể làm giảm rò rỉ bề mặt do dịch chuyển đường ống do độ lún của tòa nhà hoặc thay đổi nhiệt độ.
Đối với các ống nhánh gas trong bếp thương mại và lò nung công nghiệp, khả năng chịu nhiệt của ống thổi có thể thích ứng với môi trường nhiệt độ cao gần bếp lò, đồng thời khả năng chống lão hóa giúp tránh nứt, rò rỉ ống cao su do sử dụng lâu dài.
Hệ thống khí đặc biệt và khí có độ tinh khiết cao
Để truyền khí có độ tinh khiết cao (như amoniac, silane có độ tinh khiết cực cao) trong ngành công nghiệp bán dẫn và quang điện, ống thổi có thành bên trong được đánh bóng điện phân có thể giảm ô nhiễm tiếp xúc giữa khí và đường ống, đảm bảo độ tinh khiết của khí (đạt 99,9999% trở lên);
Đối với các đường ống dẫn khí trong phòng thí nghiệm (chẳng hạn như khí mang cho máy sắc ký khí, khí đặc biệt để phân tích quang phổ), khả năng hấp phụ thấp của ống thổi đảm bảo tính ổn định của các thành phần khí và cải thiện độ chính xác của dữ liệu thực nghiệm.
Đấu nối thiết bị lưu trữ và xử lý khí
Đối với kết nối giữa bình chứa khí, xi lanh và thiết bị hóa hơi, van giảm áp, ống thổi có thể hấp thụ rung động trong quá trình vận hành thiết bị và bảo vệ hiệu suất bịt kín của các giao diện van;
Đối với kết nối giữa đường ống thoát chất lỏng của bể chứa khí nhiệt độ thấp (như nitơ lỏng, argon lỏng) và thiết bị bay hơi, ống thổi có thể thích ứng với sự thay đổi nhiệt độ từ nhiệt độ thấp đến nhiệt độ bình thường, tránh các vết nứt trong đường ống do giãn nở và co lại nhiệt.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt
1. Lựa chọn khoa học
Lựa chọn vật liệu: Xác định vật liệu theo tính chất khí - inox 304 được chọn cho khí trơ và khí nhiên liệu; Thép không gỉ 316/316L được lựa chọn cho các loại khí ăn mòn và khí nhiên liệu trong môi trường nước biển; Thép không gỉ có hàm lượng carbon thấp (chẳng hạn như 316L) với các thành bên trong được đánh bóng điện phân là cần thiết cho các hệ thống khí có độ tinh khiết cao.
Xếp hạng cỡ nòng và áp suất: Chọn cỡ nòng DN6-DN200 theo lưu lượng khí. Áp suất làm việc phải phù hợp với áp suất thiết kế của hệ thống (ví dụ: định mức 1,6MPa thường được chọn cho hệ thống khí đốt và định mức 6,4MPa trở lên được chọn cho khí áp suất cao công nghiệp).
Phương thức kết nối: Kết nối ren (với chất bịt kín dành riêng cho khí) thường được sử dụng trong các hệ thống khí; kết nối mặt bích (có vòng đệm chữ O) hầu hết được sử dụng trong các hệ thống khí công nghiệp; Các mối nối kín mặt VCR được chọn cho các hệ thống khí có độ tinh khiết cao để đảm bảo không rò rỉ và sạch sẽ.
Chiều dài và lượng bù: Xác định độ dài theo yêu cầu dịch chuyển của đường ống và dự trữ khoản bù bù dọc trục hoặc ngang (thường lượng bù không vượt quá 10% chiều dài hiệu dụng của ống thổi) để tránh ảnh hưởng đến vòng đệm do bị kéo căng hoặc nén quá mức.
2. Thông số kỹ thuật lắp đặt
Phòng chống cháy nổ và xử lý vệ sinh: Trước khi lắp đặt hệ thống gas phải đảm bảo không có tạp chất trong đường ống để tránh phát sinh tia lửa điện trong quá trình lắp đặt; Trước khi lắp đặt hệ thống khí có độ tinh khiết cao, hãy làm sạch thành trong của ống thổi bằng etanol tuyệt đối để loại bỏ vết dầu và cặn.
Uốn và cố định: Trong quá trình lắp đặt, bán kính uốn không được nhỏ hơn giá trị do sản phẩm chỉ định (thường gấp 5-8 lần đường kính ống) và cấm xoắn cưỡng bức; các giá đỡ cố định được đặt cách nhau 1,5-2 mét ở đoạn thẳng và các giá đỡ dẫn hướng được thêm vào ở cả hai đầu của phần uốn để tránh biến dạng do trọng lượng bản thân của đường ống gây ra.
Niêm phong bảo vệ bề mặt: Trước khi kết nối, hãy kiểm tra độ phẳng của mặt bích và giao diện ren, đồng thời loại bỏ các gờ và vết trầy xước; áp dụng chất bịt kín dành riêng cho khí tương ứng với khí trong quá trình kết nối ren (chẳng hạn như băng keo PTFE cho khí) và chọn các miếng đệm tương thích với khí để kết nối mặt bích (chẳng hạn như miếng đệm cao su chịu dầu cho khí, miếng đệm PTFE cho khí ăn mòn).
Phát hiện rò rỉ: Sau khi lắp đặt, phải tiến hành kiểm tra rò rỉ - nước xà phòng được áp dụng cho các giao diện để phát hiện bong bóng trong hệ thống khí đốt; Máy quang phổ khối helium được sử dụng trong hệ thống khí công nghiệp và khí có độ tinh khiết cao để đảm bảo tốc độ rò rỉ đáp ứng yêu cầu hệ thống (chẳng hạn như tốc độ rò rỉ của hệ thống khí có độ tinh khiết cao ≤1×10⁻¹¹ Pa·m³/s).
Lợi ích ứng dụng
Cải thiện độ an toàn của hệ thống: So với ống thép mạ kẽm hoặc ống cao su truyền thống, nguy cơ rò rỉ của ống thổi bằng thép không gỉ giảm hơn 95%, đặc biệt là trong các hệ thống gas có khí dễ cháy và nổ như khí nhiên liệu và hydro, có thể giảm đáng kể các tai nạn an toàn tiềm ẩn.
Kéo dài tuổi thọ sử dụng: Vật liệu thép không gỉ có khả năng chống lão hóa và chống ăn mòn, có tuổi thọ hơn 20 năm, vượt xa ống cao su (1-3 năm) và ống thép thông thường (8-10 năm), giảm tần suất thay thế và chi phí bảo trì.
Đảm bảo chất lượng và độ tinh khiết của khí: Trong các hệ thống khí có độ tinh khiết cao, nó có thể tránh việc loại bỏ sản phẩm do ô nhiễm đường ống (chẳng hạn như lỗi trong chip bán dẫn do khí không tinh khiết gây ra) và giảm tổn thất sản xuất.
Thích ứng với các điều kiện làm việc phức tạp: Khả năng bù linh hoạt giải quyết tác động của độ lún của tòa nhà, độ rung của thiết bị và sự thay đổi nhiệt độ trên đường ống, giảm việc phải bảo trì ngừng hoạt động do hư hỏng đường ống và cải thiện độ ổn định khi vận hành hệ thống.
Tóm tắt
Thông qua việc thích ứng vật liệu, tối ưu hóa cấu trúc và gia công chính xác, hộp xếp bằng thép không gỉ đạt được hiệu suất toàn diện về "niêm phong an toàn, chống ăn mòn và độ bền cũng như truyền động sạch" trong hệ thống khí đốt. Cho dù đó là khí công nghiệp thông thường, khí nhiên liệu dân dụng hay hệ thống khí đặc biệt có nhu cầu cao, chúng đều có thể cung cấp các giải pháp truyền tải đáng tin cậy, mang lại sự đảm bảo vững chắc cho hoạt động an toàn và ổn định của hệ thống khí.
Hệ thống sưởi ấm (bao gồm sưởi ấm dân dụng, sưởi ấm công nghiệp, sưởi ấm năng lượng mới, v.v.) có các yêu cầu cốt lõi đối với đường ống, như khả năng chịu nhiệt độ cao, chống mỏi nhiệt, độ kín đáng tin cậy, khả năng thích ứng với sự giãn nở và co lại nhiệt và khả năng tương thích trung bình. Ống kim loại truyền thống (như ống thép mạ kẽm) dễ bị nứt do ứng suất nhiệt, trong khi ống nhựa bị giới hạn bởi giới hạn nhiệt độ trên. Tuy nhiên, ống thổi bằng thép không gỉ, với vật liệu và thiết kế kết cấu độc đáo, có thể giải quyết hiệu quả những vấn đề này và trở thành giải pháp đường ống lý tưởng cho hệ thống sưởi ấm. Phần sau đây trình bày chi tiết về các giải pháp ứng dụng cụ thể từ nhiều chiều.
Thích ứng chuyên sâu các lợi thế về hiệu suất cốt lõi với các yêu cầu của hệ thống sưởi ấm
Môi trường hoạt động của hệ thống sưởi ấm được đặc trưng bởi sự dao động nhiệt độ lớn (-10oC đến 300oC), môi trường đa dạng (nước nóng, hơi nước, dầu dẫn nhiệt, v.v.) và sự tồn tại của ứng suất nhiệt và độ rung. Hiệu suất của ống thổi bằng thép không gỉ có thể đáp ứng chính xác các yêu cầu sau:
Khả năng chịu nhiệt độ cao và ổn định nhiệt tuyệt vời: Thép không gỉ 304 có thể chịu được môi trường nhiệt độ trung bình dưới 200oC (như sưởi ấm nước nóng dân dụng), thép không gỉ 316 có thể thích ứng với các kịch bản nhiệt độ cao 200-400oC (như đường ống hơi công nghiệp) và các loại đặc biệt (chẳng hạn như 310S) thậm chí có thể hoạt động ổn định trong các hệ thống sưởi ấm lộ thiên trên 600oC. Vật liệu sẽ không bị lão hóa hoặc bị suy giảm độ bền do nhiệt độ cao trong thời gian dài.
Khả năng chống mỏi nhiệt và bù giãn nở: Cấu trúc lượn sóng hình khuyên của ống thổi mang lại cho nó khả năng mở rộng dọc trục tốt. Trong chu kỳ khởi động hệ thống sưởi ấm (tăng nhiệt độ) và tắt máy (giảm nhiệt độ), nó có thể hấp thụ sự thay đổi chiều dài của đường ống do giãn nở và co lại nhiệt (lượng bù có thể đạt tới 5% -10% chiều dài của chính nó), giảm sự lỏng lẻo giao diện hoặc nứt đường ống do các kết nối cứng nhắc. Nó đặc biệt thích hợp để kết nối nồi hơi, bộ trao đổi nhiệt và các thiết bị khác với đường ống chính.
Khả năng tương thích trung bình và chống ăn mòn: Nó có khả năng chịu được các phương tiện làm nóng thông thường như nước nóng, hơi nước và dầu dẫn nhiệt. Thép không gỉ 304 có thể chống lại sự đóng cặn của các ion canxi và magiê trong nước và ăn mòn oxy. Thép không gỉ 316 có thể chịu được sự xói mòn từ hơi nước chứa lưu huỳnh và môi trường dẫn nhiệt có tính axit yếu, tránh rò rỉ trung bình do ăn mòn và thủng thành trong của đường ống.
Độ tin cậy bịt kín và khả năng chịu áp lực: Thông qua mặt bích, ren và các cấu trúc kết nối khác được gia công chính xác, kết hợp với các miếng đệm kín chịu nhiệt độ cao (như miếng đệm than chì, miếng đệm bọc kim loại), có thể đạt được khả năng bịt kín không rò rỉ dưới nhiệt độ cao lâu dài. Áp suất làm việc có thể đạt 1,6-10MPa, đáp ứng yêu cầu áp suất của hệ thống sưởi dân dụng áp suất thấp (dưới 0,6MPa) và hệ thống hơi nước công nghiệp áp suất cao (trên 4,0MPa).
Hiệu suất dẫn nhiệt và tiết kiệm năng lượng: Độ dẫn nhiệt của thép không gỉ (khoảng 16-21 W/(m·K)) cao hơn ống nhựa và cấu trúc hình khuyên của ống thổi có thể làm tăng diện tích tiếp xúc giữa môi trường và đường ống, đẩy nhanh quá trình truyền nhiệt. Đồng thời, thành ngoài của đường ống có thể được trang bị một lớp cách nhiệt thuận tiện để giảm thất thoát nhiệt và cải thiện hiệu suất tiết kiệm năng lượng của hệ thống.
Kịch bản ứng dụng điển hình
Ống thổi bằng thép không gỉ có thể giải quyết cụ thể các điểm yếu khi ứng dụng của đường ống truyền thống trong các loại hệ thống sưởi ấm khác nhau:

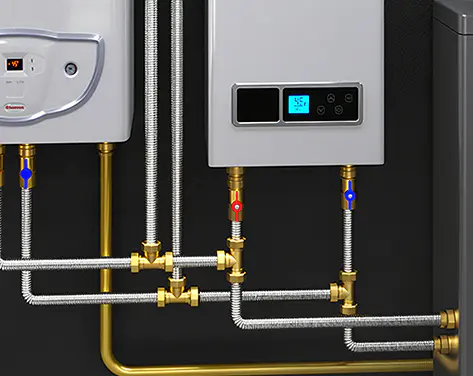

Hệ thống sưởi ấm dân dụng và nước nóng
Nối các ống nhánh giữa bộ tản nhiệt và ống chính: Sử dụng tính linh hoạt của ống thổi, chúng có thể dễ dàng vượt qua các chướng ngại vật như tường và đồ nội thất, giảm việc sử dụng khuỷu tay và giảm khả năng cản dòng nước; đồng thời, chúng hấp thụ sự giãn nở và co lại của đường ống trong các mùa sưởi ấm và không sưởi ấm để tránh rò rỉ bề mặt.

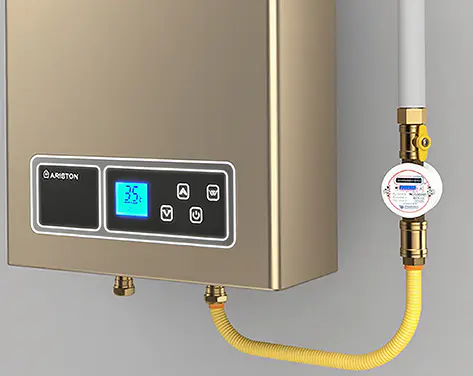

Kết nối nồi hơi treo tường và đường ống nước nóng: Chịu được nhiệt độ nước nóng 80-95oC trong quá trình vận hành nồi hơi treo tường, chống mỏi nhiệt do khởi động và tắt máy thường xuyên, bền hơn ống cao su (dễ lão hóa) và ống đồng (độ cứng cao), tuổi thọ trên 15 năm.

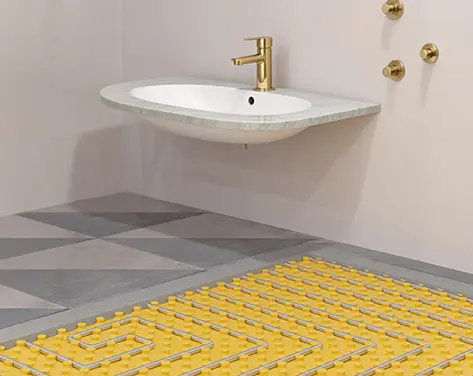

Kết nối các ống góp trong hệ thống sưởi tỏa nhiệt sàn ở nhiệt độ thấp (sưởi sàn nước): Ống thổi cỡ nhỏ (DN15-DN25) có thể thích ứng với cách bố trí nhiều nhánh của ống sưởi sàn, giảm lực cản dòng nước và cải thiện độ đồng đều tản nhiệt.
Hệ thống sưởi ấm công nghiệp
Kết nối giữa nồi hơi và đường ống dẫn hơi: Tại đầu ra của nồi hơi đốt than/đốt khí, ống thổi có thể hấp thụ sự giãn nở nhiệt nghiêm trọng trong quá trình khởi động nồi hơi, bảo vệ van và giao diện đường ống, tránh rò rỉ hơi (nhiệt độ hơi thường là 150-300oC, áp suất 1,0-4,0MPa).
Hệ thống gia nhiệt dầu dẫn nhiệt: Dùng để kết nối lò dầu dẫn nhiệt với lò phản ứng, máy sấy và các thiết bị khác. Thép không gỉ 316 có thể chịu được sự xói mòn lâu dài của dầu dẫn nhiệt (nhiệt độ 200-300oC) và khả năng chống rung của nó (do hoạt động của máy bơm tạo ra) ngăn ngừa sự lỏng lẻo của các mối nối đường ống.
Kết nối đường ống của thiết bị sưởi điện: Chẳng hạn như đường ống vào và ra của lò phản ứng sưởi ấm bằng điện, ống thổi có thể thích ứng với nhiệt độ cao cục bộ của các bộ phận làm nóng bằng điện và không có vấn đề phát ra mùi từ ống nhựa.
Hệ thống sưởi ấm năng lượng mới
Đường ống tuần hoàn của hệ thống thu nhiệt mặt trời: Kết nối bộ thu năng lượng mặt trời và bể chứa nước nóng, thép không gỉ 304 có thể chịu được nhiệt độ cao (70-100oC) dưới sự ăn mòn trực tiếp của ánh nắng mặt trời và mưa, đồng thời cấu trúc linh hoạt thích ứng với sự dịch chuyển nhẹ của bộ thu do góc lắp đặt.
Đường ống tuần hoàn nước của máy bơm nhiệt nguồn không khí: Trong phạm vi dao động nhiệt độ từ -10oC đến 55oC, ống thổi có thể bù đắp cho sự giãn nở và co lại của đường ống do thay đổi nhiệt độ môi trường, tránh hiện tượng giòn ở nhiệt độ thấp hoặc biến dạng ở nhiệt độ cao của ống nhựa.
Kịch bản sưởi ấm đặc biệt
Đường ống khử trùng bằng hơi nước trong ngành chế biến thực phẩm: Thành trong của ống thổi bằng thép không gỉ nhẵn và dễ lau chùi, đạt tiêu chuẩn vệ sinh thực phẩm (như chứng nhận 3A), chịu được khử trùng bằng hơi nước ở nhiệt độ cao 121oC và không có nguy cơ ô nhiễm rỉ sét.
Kết nối đường ống của thiết bị sưởi ấm trong phòng thí nghiệm (như bể dầu, bể nhiệt độ không đổi): Ống thổi cỡ nhỏ (DN6-DN15) có thể thích ứng chính xác với thiết bị chính xác và khả năng chống rung của chúng đảm bảo truyền môi trường ổn định trong quá trình thí nghiệm.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt
1. Lựa chọn khoa học
Chất liệu phù hợp: Thép không gỉ 304 được chọn cho các hệ thống nhiệt độ trung bình (200oC); Thép không gỉ 316 được chọn cho các hệ thống nhiệt độ cao (200-400oC) hoặc môi trường ăn mòn (như hơi nước chứa lưu huỳnh); Thép không gỉ 310S được lựa chọn cho hệ thống nhiệt độ cực cao (>400oC).
Định mức cỡ nòng và áp suất: Chọn cỡ nòng DN10-DN300 theo tốc độ dòng của môi trường gia nhiệt (DN15-DN50 thường được sử dụng cho mục đích dân dụng, DN50-DN200 cho mục đích công nghiệp); áp suất làm việc phải ≥1,25 lần áp suất thiết kế của hệ thống (ví dụ: nếu áp suất thiết kế của hệ thống hơi nước là 1,6MPa, hãy chọn hộp xếp có định mức ≥2,0MPa).
Phương thức kết nối: Kết nối ren (bằng băng nguyên liệu chịu nhiệt độ cao) thường được sử dụng trong các hệ thống dân dụng; kết nối mặt bích (với miếng đệm vết thương bằng kim loại) hầu hết được sử dụng trong các hệ thống công nghiệp; các khớp nối ferrule có thể được lựa chọn để kết nối thiết bị chính xác (để đảm bảo khả năng làm sạch mà không có góc chết).
Lượng bù giãn nở: Tính lượng giãn nở nhiệt theo chiều dài đường ống và chênh lệch nhiệt độ (công thức: ΔL=α×L×ΔT, trong đó α là hệ số giãn nở tuyến tính của thép không gỉ), đảm bảo lượng bù của ống thổi ≥ giá trị tính toán để tránh bị giãn hoặc nén quá mức.
2. Thông số kỹ thuật lắp đặt
Xử lý sơ bộ và làm sạch: Trước khi lắp đặt, loại bỏ cặn oxit và vết dầu trong đường ống. Hệ thống nhiệt độ cao cần được tẩy dầu mỡ (chẳng hạn như làm sạch bằng trichloroethylene); khi kết nối với các thiết bị thực phẩm và dược phẩm, phải chọn ống thổi có thành bên trong được đánh bóng điện phân để tránh vi sinh vật phát triển.
Uốn và cố định: Bán kính uốn là ≥ bán kính do sản phẩm quy định (thường gấp 6-10 lần đường kính ống). Cấm tác dụng lực quá mạnh trong quá trình uốn nguội để gây biến dạng nếp gấp; các giá đỡ trượt được đặt cách nhau 2-3 mét trong phần thẳng (cho phép giãn nở theo trục) và các giá đỡ cố định được đặt ở cả hai đầu của phần bù để hạn chế chuyển vị ngang.
Bịt kín và cách nhiệt: Khi sử dụng kết nối mặt bích, hãy siết đều các bu lông (từng bước theo đường chéo) để tránh hỏng phốt do tải trọng lệch tâm gây ra; Các đường ống nhiệt độ cao cần được bọc bằng các lớp cách nhiệt (như bông đá, nhôm silicat) bên ngoài ống thổi, nhưng phải dành không gian giãn nở để ngăn lớp cách nhiệt cản trở sự bù trừ của ống thổi.
Vận hành và kiểm tra thử nghiệm: Sau khi lắp đặt, tiến hành kiểm tra áp suất nước (áp suất thử nghiệm gấp 1,5 lần áp suất làm việc và áp suất được duy trì trong 30 phút mà không bị rò rỉ); hệ thống nhiệt độ cao cần tiến hành chạy thử nóng để theo dõi xem ống thổi có giãn nở và co lại một cách trơn tru hay không và liệu có rò rỉ ở giao diện hay không.
Lợi ích ứng dụng
Kéo dài tuổi thọ của hệ thống: Khả năng chống mỏi nhiệt của ống thổi bằng thép không gỉ có thể kéo dài chu kỳ hoạt động không gặp sự cố của hệ thống sưởi lên hơn 10 năm, vượt xa ống thép mạ kẽm (5-8 năm) và ống nhựa (3-5 năm), giảm chi phí thay thế.
Giảm chi phí bảo trì: Khả năng chống ăn mòn và chịu nhiệt độ cao giúp giảm việc bảo trì ngừng hoạt động do ăn mòn và đứt đường ống, đồng thời chi phí bảo trì hàng năm có thể giảm 40% -60%; đặc biệt là trong các hệ thống sưởi ấm công nghiệp, có thể tránh được tổn thất sản xuất do rò rỉ trung bình.
Cải thiện an toàn vận hành: Thiết kế bịt kín không rò rỉ và chống ứng suất nhiệt giúp giảm nguy cơ bỏng nước và hỏa hoạn do rò rỉ các chất có nhiệt độ cao (chẳng hạn như hơi nước và dầu dẫn nhiệt), đồng thời có thể giảm tổn thất tài sản do rò rỉ nước trong hệ thống sưởi dân dụng trong gia đình.
Nâng cao khả năng thích ứng của hệ thống: Khả năng bù linh hoạt giúp việc lắp đặt đường ống không bị giới hạn bởi các kết cấu tòa nhà (như tường và sàn), đặc biệt thích hợp cho việc chuyển đổi hệ thống sưởi ấm trong các tòa nhà cũ, giảm tình trạng đào tường và hư hỏng kết cấu.
Tóm tắt
Thông qua những ưu điểm kép về vật liệu và cấu trúc, ống thổi bằng thép không gỉ đạt được hiệu suất toàn diện về "khả năng chịu nhiệt độ cao, chống giãn nở, bịt kín ổn định và tuổi thọ lâu dài" trong hệ thống sưởi ấm. Cho dù đó là yêu cầu về sự thoải mái của hệ thống sưởi dân dụng hay điều kiện làm việc khắc nghiệt của hệ thống sưởi công nghiệp, họ đều có thể cung cấp các giải pháp đường ống đáng tin cậy, đặt nền tảng vững chắc cho hoạt động hiệu quả và an toàn của hệ thống sưởi ấm.
Bếp lò (bao gồm bếp gas gia đình, bếp bếp thương mại, lò công nghiệp, v.v.) có các yêu cầu nghiêm ngặt về kết nối đường ống, như độ an toàn và chống rò rỉ, chịu nhiệt độ cao, chống ăn mòn khí và tạp chất của nó, tính linh hoạt khi lắp đặt và độ tin cậy lâu dài. Ống cao su truyền thống dễ bị lão hóa, nứt, chuột cắn, trong khi ống kim loại cứng lại thiếu tính linh hoạt nên khó lắp đặt. Ống thổi bằng thép không gỉ, với đặc tính vật liệu và thiết kế kết cấu độc đáo, có thể giải quyết hiệu quả những điểm yếu này và trở thành lựa chọn lý tưởng cho đường ống nối bếp. Phần sau đây trình bày chi tiết về các giải pháp ứng dụng cụ thể từ nhiều chiều.
Ưu điểm về Hiệu suất Cốt lõi và Kết hợp Chính xác với các Yêu cầu của Bếp
Môi trường hoạt động của bếp lò được đặc trưng bởi nhiệt độ môi trường cao (lên tới 150oC gần đầu đốt), đánh lửa và tắt lửa thường xuyên, tiếp xúc với khí đốt (khí tự nhiên, khí dầu mỏ hóa lỏng) và nước ngưng tụ, cũng như nhu cầu kết nối an toàn và linh hoạt. Hiệu suất của ống thổi bằng thép không gỉ có thể đáp ứng chính xác các yêu cầu sau:
An toàn và chống rò rỉ tuyệt vời: Được làm bằng thép không gỉ 304 chất lượng cao, ống thổi có cấu trúc nguyên khối không có khớp nối ở giữa, giảm nguy cơ rò rỉ. Các đầu kết nối (có ren hoặc kết nối nhanh) được gia công chính xác và được trang bị các vòng đệm kín đặc biệt (như cao su nitrile hoặc EPDM) tương thích với khí, đảm bảo độ kín đáng tin cậy ngay cả khi sử dụng lâu dài và thay đổi nhiệt độ.
Chịu nhiệt độ cao và chống cháy: Nó có thể chịu được nhiệt độ cao lên tới 300oC, cao hơn nhiều so với nhiệt độ môi trường gần bếp đốt. Ngay cả khi vô tình tiếp xúc với ngọn lửa, nó sẽ không tan chảy hoặc cháy, tránh tai nạn hỏa hoạn do đốt vòi, an toàn hơn nhiều so với ống cao su.
Khả năng chống ăn mòn và tương thích khí: Nó có khả năng chống ăn mòn từ các thành phần khí (như sunfua trong khí tự nhiên) và nước ngưng tụ tạo ra trong quá trình đốt khí, tránh rỉ sét và thủng. Nó tương thích với nhiều loại khí khác nhau, bao gồm khí tự nhiên, khí dầu mỏ hóa lỏng và khí nhân tạo mà không bị phân hủy hoặc phản ứng vật liệu.
Tính linh hoạt và khả năng thích ứng lắp đặt: Ống thổi có thể uốn cong tự do (bán kính uốn tối thiểu gấp 3-5 lần đường kính ống), thích ứng với cách bố trí không gian phức tạp của nhà bếp. Nó có thể dễ dàng kết nối nguồn gas (đồng hồ đo gas, bình gas) với bếp, giảm nhu cầu sử dụng khuỷu tay và bộ điều hợp, đồng thời đơn giản hóa quá trình lắp đặt.
Chống lão hóa và tuổi thọ dài: Không giống như các ống cao su dễ bị lão hóa, cứng và nứt do nhiệt độ, tia cực tím và khói dầu, ống thổi bằng thép không gỉ có tác dụng chống lão hóa. Tuổi thọ sử dụng của nó có thể đạt tới 10-15 năm, vượt xa tuổi thọ sử dụng từ 18 tháng đến 2 năm của ống cao su, giúp giảm tần suất thay thế.
Kịch bản ứng dụng điển hình
Ống thổi inox có thể ứng dụng cho nhiều loại bếp khác nhau để giải quyết các vấn đề về kết nối:

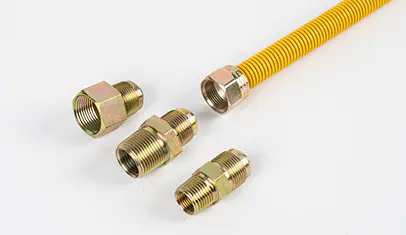

Bếp gas gia dụng
Kết nối giữa đồng hồ đo gas và bếp nấu: Trong các căn bếp gia đình, nó được dùng để kết nối đồng hồ đo gas hoặc van gas với bếp nấu. Tính linh hoạt của nó cho phép nó di chuyển qua tủ và xung quanh các chướng ngại vật, tránh các mối nguy hiểm về an toàn do ống cao su bị nghiền nát hoặc bị xoắn.
Kết nối bếp âm: Đối với bếp âm âm lắp đặt trong tủ, ống thổi có thể uốn cong thành hình dạng phù hợp để phù hợp với không gian chật hẹp, đảm bảo thông gió tốt và tránh tích tụ khí.
Bếp bếp thương mại
Bếp quy mô lớn trong nhà hàng, căng tin: Dùng để kết nối các bếp thương mại (như bếp chảo, bếp hơi) với đường ống dẫn gas. Nó có thể chịu được môi trường nhiệt độ cao của bếp ăn thương mại và độ rung của bếp trong quá trình sử dụng, đảm bảo cung cấp gas ổn định.
Nồi chiên và lò nướng gas: Khả năng chịu nhiệt độ cao của ống thổi thích hợp để kết nối bếp chiên gas và lò nướng tạo ra nhiệt lượng cao trong quá trình hoạt động, tránh hư hỏng đường ống do nhiệt độ cao.
Lò công nghiệp
Lò nung công nghiệp và lò ủ: Dùng làm đường ống cấp khí đốt cho các lò công nghiệp. Nó có thể thích ứng với nhiệt độ cao xung quanh lò và sự biến động áp suất của khí công nghiệp, đảm bảo cung cấp khí an toàn và liên tục.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt
1. Lựa chọn khoa học
Chất liệu và Cỡ nòng: Thép không gỉ 304 đủ dùng cho bếp lò gia đình và bếp thương mại nói chung; Đối với môi trường công nghiệp có điều kiện khắc nghiệt hơn thì có thể lựa chọn inox 316 để có khả năng chống ăn mòn tốt hơn. Cỡ nòng được chọn theo mức tiêu thụ gas của bếp, thường là DN10 (3/8 inch) cho bếp gia dụng và DN15 (1/2 inch) hoặc lớn hơn cho bếp thương mại.
Xếp hạng chiều dài và áp suất: Chiều dài phải phù hợp, thường không quá 2 mét để sử dụng trong gia đình để tránh lực cản đường ống quá mức. Định mức áp suất phải ≥ 1,6MPa để đáp ứng yêu cầu về áp suất cung cấp khí (thường là 2-3kPa cho hộ gia đình, tối đa 5kPa cho thương mại).
Kiểu kết nối: Bếp lò gia đình thường sử dụng kết nối ren với đai ốc chuyên dùng cho khí; bếp thương mại có thể sử dụng khớp nối mặt bích hoặc khớp nối nhanh để tháo gỡ và bảo trì thuận tiện.
2. Thông số kỹ thuật lắp đặt
Tránh uốn và xoắn quá mức: Trong quá trình lắp đặt, bán kính uốn không được nhỏ hơn giá trị quy định để tránh làm hỏng cấu trúc ống thổi và ảnh hưởng đến tuổi thọ và độ an toàn của nó. Không vặn đường ống để tránh làm lỏng gioăng.
Cố định chắc chắn: Các ống thổi phải được cố định bằng các kẹp đặc biệt cách nhau (50-80cm) để tránh rung lắc và ma sát với các vật khác có thể gây mòn. Không kéo mạnh đường ống trong khi lắp đặt.
Đường ống phải được giữ ở khoảng cách ít nhất 30cm so với đầu đốt bếp và các bộ phận có nhiệt độ cao khác. Nếu không thể tránh khỏi, nên thực hiện các biện pháp cách nhiệt (chẳng hạn như ống bọc cách nhiệt).
Phát hiện rò rỉ: Sau khi lắp đặt, phải tiến hành kiểm tra rò rỉ. Thoa nước xà phòng lên các bộ phận kết nối; nếu không có bong bóng nào được tạo ra thì chứng tỏ không có rò rỉ. Không sử dụng ngọn lửa trần để phát hiện rò rỉ để tránh nguy hiểm.
Kiểm tra và thay thế thường xuyên: Kiểm tra ống thổi thường xuyên để phát hiện các dấu hiệu hư hỏng, ăn mòn hoặc lỏng kết nối. Nó nên được thay thế kịp thời khi nó đạt đến tuổi thọ sử dụng hoặc bị hư hỏng và phải được thay thế bởi nhân viên chuyên nghiệp.
Lợi ích ứng dụng
Cải thiện độ an toàn: Việc sử dụng ống thổi bằng thép không gỉ giúp giảm nguy cơ rò rỉ gas do lão hóa, chuột cắn và nhiệt độ cao của ống cao su, ngăn ngừa hiệu quả các vụ nổ gas và tai nạn hỏa hoạn, đồng thời đảm bảo an toàn cho tính mạng và tài sản.
Giảm chi phí bảo trì: Tuổi thọ dài của nó giúp giảm tần suất thay thế so với ống cao su, tiết kiệm chi phí và rắc rối khi thay thế thường xuyên. Đồng thời, khả năng chống ăn mòn của nó làm giảm công việc bảo trì do hư hỏng đường ống.
Đơn giản hóa việc lắp đặt: Tính linh hoạt của ống thổi giúp cho việc lắp đặt đường ống bếp thuận tiện hơn, thích ứng với nhiều cách bố trí nhà bếp khác nhau, giảm độ khó khi thi công và nâng cao hiệu quả lắp đặt.
Tuân thủ các tiêu chuẩn an toàn: Nó đáp ứng các yêu cầu của tiêu chuẩn an toàn quốc gia đối với các thiết bị dùng gas (chẳng hạn như GB 29993-2013 "Ống tôn dùng cho gas") và có thể vượt qua sự kiểm tra của các bộ phận liên quan, đảm bảo tuân thủ các quy định.
Tóm tắt
Ống thổi bằng thép không gỉ với tính an toàn, chịu nhiệt độ cao, chống ăn mòn, linh hoạt và tuổi thọ cao, mang đến giải pháp kết nối đáng tin cậy cho các loại bếp khác nhau. Nó giải quyết hiệu quả các mối nguy hiểm về an toàn và khó khăn trong lắp đặt của đường ống kết nối truyền thống, đồng thời là lựa chọn lý tưởng để cải thiện độ an toàn và độ tin cậy của hệ thống cung cấp gas bếp.

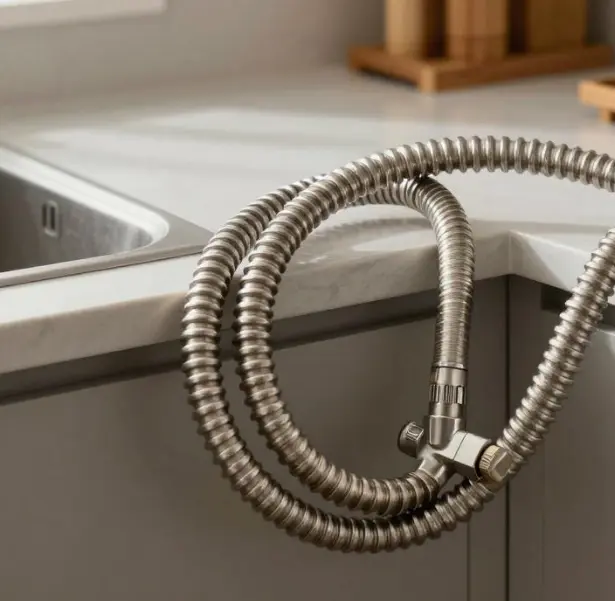

Hệ thống vệ sinh (bao gồm vệ sinh y tế, chế biến thực phẩm, đồ uống, sản xuất dược phẩm và vệ sinh công cộng) có yêu cầu cực kỳ nghiêm ngặt đối với đường ống như độ sạch cao, chống ăn mòn, dễ lau chùi, không độc hại và tuân thủ các tiêu chuẩn vệ sinh. Các đường ống truyền thống (như ống nhựa hoặc ống kim loại thông thường) thường gặp các vấn đề như dễ nhiễm bẩn, khó vệ sinh hoặc bị ăn mòn trong môi trường khắc nghiệt. Ống thổi bằng thép không gỉ, với đặc tính vật liệu và thiết kế kết cấu, có thể đáp ứng hoàn hảo các nhu cầu đặc biệt của hệ thống vệ sinh và trở thành giải pháp đường ống đáng tin cậy. Phần sau đây trình bày chi tiết về các giải pháp ứng dụng cụ thể từ nhiều chiều.
Kết hợp chính xác các lợi thế về hiệu suất cốt lõi với các yêu cầu của hệ thống vệ sinh
Hệ thống vệ sinh hoạt động trong môi trường được đặc trưng bởi việc vệ sinh thường xuyên (CIP/SIP), tiếp xúc với nhiều chất tẩy rửa khác nhau (axit, kiềm), khử trùng ở nhiệt độ cao và ngăn chặn nghiêm ngặt sự phát triển của vi sinh vật. Hiệu suất của ống thổi bằng thép không gỉ có thể đáp ứng chính xác các yêu cầu sau:
Khả năng chống ăn mòn tuyệt vời: Được làm bằng thép không gỉ 304 hoặc 316L, nó có thể chống ăn mòn từ các chất tẩy rửa khác nhau (như axit peracetic, natri hydroxit) và chất khử trùng được sử dụng trong hệ thống vệ sinh. Thép không gỉ 316L với hàm lượng molypden cao hơn nên có khả năng chống ăn mòn ion clorua mạnh hơn nên phù hợp với môi trường có hàm lượng muối cao (như chế biến hải sản) hoặc thường xuyên sử dụng chất khử trùng có chứa clo.
Độ sạch cao và không độc hại: Thành trong của ống thổi mịn (Ra ≤ 0,8μm) sau khi đánh bóng điện phân, không có góc chết hoặc lỗ chân lông, có thể ngăn cản sự bám dính và sinh sản của vi sinh vật (vi khuẩn, nấm, v.v.). Nó không thải ra các chất có hại và tuân thủ các tiêu chuẩn vệ sinh quốc tế như FDA, 3A và USP Class VI, đảm bảo môi trường (nước, thực phẩm, thuốc) không bị ô nhiễm.
Khả năng chịu nhiệt độ và khả năng thích ứng với khử trùng: Nó có thể chịu được các quá trình khử trùng ở nhiệt độ cao (chẳng hạn như khử trùng bằng hơi nước bão hòa 121oC trong 30 phút) và môi trường nhiệt độ thấp (xuống -40oC), thích ứng với sự thay đổi nhiệt độ thường xuyên trong hệ thống vệ sinh trong quá trình vệ sinh và vận hành. Nó sẽ không bị biến dạng hoặc lão hóa do biến động nhiệt độ.
Thành trong mịn và nguy cơ ô nhiễm thấp: Bề mặt bên trong siêu mịn giúp giảm khả năng lưu giữ cặn giấy, giúp dễ dàng vệ sinh trong quá trình CIP (Clean-in-Place). So với các đường ống có bề mặt gồ ghề, nó có thể giảm tần suất làm sạch và sử dụng chất tẩy rửa, tiết kiệm chi phí và giảm tác động đến môi trường.
Độ bền cơ học và tuổi thọ dài: Nó có độ bền kéo cao ( ≥520MPa) và khả năng chống va đập, có thể chịu được sự dao động áp suất trong đường ống vệ sinh (thường là 0,1-1,0MPa) và không dễ bị hư hỏng trong quá trình lắp đặt hoặc sử dụng. Tuổi thọ sử dụng của nó có thể lên tới hơn 10 năm, vượt xa ống nhựa (3-5 năm), giảm tần suất thay thế và bảo trì.
Kịch bản ứng dụng điển hình
Ống thổi bằng thép không gỉ có thể giải quyết các điểm yếu khi ứng dụng của đường ống truyền thống trong các loại hệ thống vệ sinh khác nhau:
Hệ thống vệ sinh y tế và chăm sóc sức khỏe
Đường ống cấp nước y tế: Dùng để vận chuyển nước tinh khiết, nước vô trùng, nước lọc máu trong bệnh viện. Thành bên trong nhẵn và khả năng chống ăn mòn của ống thổi ngăn ngừa ô nhiễm thứ cấp về chất lượng nước, đảm bảo an toàn khi sử dụng nước y tế.
Kết nối đường ống khử trùng: Kết nối nồi hấp, máy tiệt trùng và các thiết bị khác, nó có thể chịu được khử trùng bằng hơi nước ở nhiệt độ cao và áp suất cao, đảm bảo độ kín của đường ống trong quá trình khử trùng.
Xả nước thải trong phòng mổ: Được sử dụng để xả nước thải bị ô nhiễm trong phòng mổ, ống thổi bằng thép không gỉ 316L có thể chống ăn mòn do máu, thuốc và chất khử trùng trong nước thải.
Hệ thống vệ sinh chế biến thực phẩm và đồ uống
Đường ống vận chuyển nguyên liệu thô: Trong dây chuyền sản xuất sữa, nước giải khát và sản xuất bia, nó được sử dụng để vận chuyển nguyên liệu thô (sữa, nước trái cây, xi-rô, v.v.). Thành bên trong nhẵn và không độc hại giúp tránh cặn vật liệu và sự phát triển của vi khuẩn, đáp ứng các yêu cầu vệ sinh cấp thực phẩm.
Hệ thống đường ống làm sạch: Kết nối thiết bị làm sạch CIP và thiết bị sản xuất, nó có thể chịu được sự ăn mòn của chất lỏng làm sạch ở nhiệt độ cao (80-95oC) và chất tẩy rửa hóa học, đảm bảo làm sạch hiệu quả mà không làm hỏng đường ống.
Đường ống khử trùng bằng hơi nước trong các nhà máy thực phẩm: Được sử dụng để vận chuyển hơi nước trong quy trình khử trùng thực phẩm, nó thích ứng với tác động thường xuyên của hơi nước ở nhiệt độ cao và duy trì hiệu suất ổn định.
Hệ thống vệ sinh sản xuất dược phẩm
Vận chuyển API (Hoạt chất dược phẩm): Trong các xưởng dược phẩm, nó được sử dụng để vận chuyển API và các sản phẩm trung gian. Ống thổi đạt tiêu chuẩn GMP, không bị hấp phụ hay lọc rửa, đảm bảo độ tinh khiết của dược phẩm.
Nước tinh khiết và nước cho đường ống phun: Kết nối thiết bị xử lý nước và dây chuyền chiết rót, có thể chịu được nhiệt độ cao tuần hoàn của nước tinh khiết và đáp ứng các yêu cầu vệ sinh nghiêm ngặt về nước cho hệ thống phun.
Cơ sở vệ sinh công cộng
Đường ống cấp nước trong phòng tắm công cộng: Được sử dụng ở những nơi công cộng có lưu lượng giao thông cao như phòng tập thể dục và bể bơi, nó chống lại sự ăn mòn từ nước có chứa clo và có khả năng chịu áp lực tốt để thích ứng với việc sử dụng nước thường xuyên.
Đường ống xử lý nước thải ở khu vực công cộng: Để vận chuyển nước thải sinh hoạt trong nhà ga, sân bay, v.v., nó chống lại sự ăn mòn từ các chất hữu cơ trong nước thải và không dễ bị tắc do thành bên trong nhẵn.
Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt
1. Lựa chọn khoa học
Lựa chọn vật liệu: Thép không gỉ 304 phù hợp với môi trường vệ sinh chung (như phòng tắm công cộng); Thép không gỉ 316L được ưu tiên sử dụng trong môi trường khắc nghiệt, có khả năng ăn mòn mạnh (như sản xuất dược phẩm, chế biến hải sản) hoặc thường xuyên sử dụng chất khử trùng mạnh.
Xếp hạng cỡ nòng và áp suất: Chọn cỡ nòng (DN15-DN100) theo yêu cầu lưu lượng của hệ thống vệ sinh. Ví dụ, cỡ nòng nhỏ (DN15-DN32) được sử dụng để cấp nước y tế và cỡ nòng trung bình (DN40-DN80) được sử dụng cho đường ống chế biến thực phẩm. Định mức áp suất phải ≥ 1,5 lần áp suất làm việc (thường là 1,0-1,6MPa).
Xử lý bề mặt: Tường trong phải được đánh bóng điện phân (Ra ≤ 0,8μm) để đảm bảo độ mịn và dễ dàng vệ sinh; bức tường bên ngoài có thể được đánh bóng hoặc thụ động để tăng cường khả năng chống ăn mòn.
Phương thức kết nối: Kết nối kẹp vệ sinh (Tri-Clamp) được sử dụng phổ biến, dễ tháo lắp và vệ sinh, phù hợp với các hệ thống cần bảo trì thường xuyên; kết nối mặt bích với gioăng vệ sinh (như EPDM, PTFE) được sử dụng cho đường ống cao áp nhằm đảm bảo kín khít và vệ sinh.
2. Thông số kỹ thuật lắp đặt
Kiểm soát độ sạch: Trước khi lắp đặt, ống thổi phải được làm sạch (sử dụng nước tinh khiết hoặc cồn) để loại bỏ dầu, rỉ sét và các tạp chất khác. Đối với các hệ thống dược phẩm và thực phẩm, các phương pháp xử lý tẩy dầu mỡ và thụ động là cần thiết để đáp ứng các yêu cầu vô trùng.
Tránh các góc chết: Trong quá trình lắp đặt, hãy giảm thiểu việc sử dụng khuỷu tay và chữ T. Nếu cần thiết, hãy sử dụng khuỷu tay vệ sinh có bán kính lớn để tránh những góc chết nơi tích tụ bụi bẩn. Bán kính uốn của ống thổi phải ≥ 5 lần đường kính ống để tránh biến dạng ảnh hưởng đến độ sạch.
Yêu cầu về độ kín: Các miếng đệm kín phải là loại dùng cho thực phẩm hoặc cấp y tế (chẳng hạn như EPDM cho nhiệt độ cao, PTFE cho khả năng kháng axit và kiềm) và được thay thế thường xuyên để ngăn chặn sự phát triển của vi khuẩn do lão hóa của miếng đệm.
Khử trùng và kiểm tra: Sau khi lắp đặt tiến hành kiểm tra áp suất (dùng nước tinh khiết hoặc khí nén) để đảm bảo không rò rỉ. Đối với các hệ thống vô trùng, hãy thực hiện khử trùng SIP (Khử trùng tại chỗ) để xác minh rằng đường ống đáp ứng các giới hạn về vi sinh vật (≤ 10 CFU/100mL).
Lợi ích ứng dụng
Đảm bảo an toàn vệ sinh: Thành bên trong nhẵn và khả năng chống ăn mòn của ống thổi bằng thép không gỉ ngăn ngừa ô nhiễm vi khuẩn và hư hỏng môi trường, giảm phế liệu sản phẩm trong sản xuất thực phẩm và dược phẩm cũng như tránh tai nạn y tế trong hệ thống chăm sóc sức khỏe.
Giảm chi phí bảo trì: Tuổi thọ dài và đặc tính làm sạch dễ dàng làm giảm tần suất thay thế và làm sạch đường ống. So với ống nhựa, chi phí bảo trì hàng năm có thể giảm 40%-60%.
Tuân thủ các yêu cầu quy định: Đáp ứng các tiêu chuẩn vệ sinh quốc tế (FDA, 3A, GMP, v.v.) và các yêu cầu quy định quốc gia đối với hệ thống vệ sinh, tránh bị phạt hoặc đình chỉ sản xuất do không tuân thủ.
Cải thiện hiệu quả sản xuất: Hiệu suất đáng tin cậy đảm bảo hệ thống vệ sinh hoạt động ổn định, giảm thời gian ngừng hoạt động do sự cố đường ống. Việc tháo rời dễ dàng các kết nối vệ sinh giúp tăng tốc quá trình bảo trì và làm sạch.
Tóm tắt
Ống thổi bằng thép không gỉ, với khả năng chống ăn mòn, độ sạch cao và tuân thủ các tiêu chuẩn vệ sinh, mang đến giải pháp đường ống "an toàn, đáng tin cậy và hiệu quả" cho hệ thống vệ sinh. Dù trong lĩnh vực y tế, thực phẩm, dược phẩm hay y tế công cộng, chúng đều có thể đáp ứng các yêu cầu vệ sinh nghiêm ngặt và điều kiện làm việc phức tạp, tạo nền tảng vững chắc cho hoạt động an toàn của hệ thống vệ sinh.
Hệ thống điều hòa không khí và thông gió (bao gồm điều hòa không khí trung tâm, thông gió thương mại, điều hòa không khí sạch, v.v.) có những yêu cầu cốt lõi đối với đường ống, như truyền không khí/trung bình trơn tru, chống rung và giảm tiếng ồn, chống nhiệt độ và độ ẩm, lắp đặt linh hoạt và ổn định lâu dài. Các ống dẫn khí truyền thống (như ống thép tấm mạ kẽm) gặp các vấn đề như độ cứng cao và độ ồn rung lớn, trong khi ống nhựa bị hạn chế bởi khả năng chịu nhiệt độ và độ bền. Ống thổi bằng thép không gỉ, với ưu điểm về kết cấu và vật liệu độc đáo, có thể thích ứng hiệu quả với các điều kiện làm việc phức tạp của hệ thống điều hòa không khí và thông gió, trở thành lựa chọn lý tưởng để tối ưu hóa hiệu suất đường ống. Phần sau đây trình bày chi tiết về các giải pháp ứng dụng cụ thể từ nhiều chiều.
Kết hợp chính xác các lợi thế về hiệu suất cốt lõi với các yêu cầu hệ thống
Môi trường hoạt động của hệ thống điều hòa không khí và thông gió được đặc trưng bởi sự dao động nhiệt độ (-10oC đến 80oC), độ ẩm không khí cao, rung động thiết bị thường xuyên và nhu cầu giảm sức cản của gió và tiếng ồn. Hiệu suất của ống thổi bằng thép không gỉ có thể đáp ứng chính xác các yêu cầu sau:
Khả năng chống ẩm và nhiệt độ tuyệt vời: Thép không gỉ 304 có thể hoạt động ổn định trong khoảng nhiệt độ từ -40oC đến 300oC, đáp ứng đầy đủ các yêu cầu của hệ thống điều hòa không khí về không khí cấp (12-18oC), không khí hồi (nhiệt độ phòng) và hệ thống thông gió cho nhiệt độ khí thải (-10oC đến 60oC); đồng thời, inox không hút nước, nấm mốc, có khả năng chống ăn mòn trong môi trường có độ ẩm cao (như tầng hầm, thông gió bể bơi), tránh rỉ sét đường ống hoặc vi khuẩn phát triển.
Khả năng chống rung và giảm tiếng ồn: Cấu trúc dạng sóng hình khuyên của ống thổi có hiệu suất hấp thụ sốc đàn hồi tốt, có thể hấp thụ các rung động do hoạt động của bộ điều hòa không khí và quạt tạo ra (tần số rung 10-100Hz), giảm truyền rung động đến đường ống và kết cấu tòa nhà, đồng thời giảm tiếng ồn (so với các ống dẫn khí cứng, nó có thể giảm tiếng ồn từ 5-15dB); nó đặc biệt thích hợp cho những nơi nhạy cảm với tiếng ồn như bệnh viện và phòng thí nghiệm.
Sức cản gió thấp và độ ổn định của luồng không khí: Thành trong của ống thổi, sau khi xử lý mịn (Ra≤1,6μm), có hệ số cản gió (λ) thấp tới 0,02-0,03, thấp hơn nhiều so với sức cản cục bộ của ống dẫn khí hình chữ nhật truyền thống; thiết kế mặt cắt hình khuyên giúp phân bổ luồng không khí đồng đều hơn, tránh dòng điện xoáy và cải thiện hiệu quả trao đổi nhiệt của hệ thống điều hòa không khí cũng như hiệu quả thông gió của hệ thống thông gió.
Tính linh hoạt khi lắp đặt và khả năng thích ứng với không gian: Ống thổi có thể uốn cong tùy ý (bán kính uốn tối thiểu gấp 3-5 lần đường kính ống) và có thể dễ dàng vượt qua các chướng ngại vật như dầm, cột và đường ống, giảm việc sử dụng khuỷu tay, tees và các phụ kiện khác; đối với không gian hẹp (chẳng hạn như trần lửng, phòng thiết bị), đặc tính linh hoạt của chúng có thể đơn giản hóa quá trình lắp đặt và giảm bớt khó khăn khi thi công.
Ưu điểm về độ bền và tuổi thọ sử dụng: Độ bền kéo của thép không gỉ ( ≥520MPa) cao hơn nhiều so với ống nhựa, có khả năng chống va đập, có thể chịu được áp suất dương ( 2000Pa) và áp suất âm ( ≥-500Pa) trong ống dẫn khí, đáp ứng yêu cầu của hệ thống cấp khí áp suất cao; tuổi thọ sử dụng có thể lên tới hơn 20 năm, vượt xa chu kỳ chống ăn mòn của ống dẫn khí tấm thép mạ kẽm (8-12 năm).
Kịch bản ứng dụng điển hình
Ống thổi bằng thép không gỉ có thể giải quyết cụ thể các điểm yếu khi ứng dụng của đường ống truyền thống trong các liên kết khác nhau của hệ thống điều hòa không khí và thông gió:
Hệ thống điều hòa không khí trung tâm

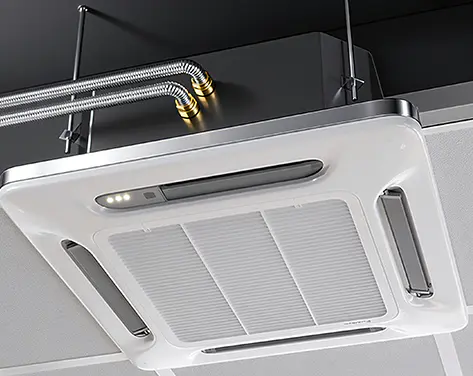

Phần kết nối giữa bộ điều hòa không khí và ống dẫn khí: Tại cửa thoát gió của thiết bị làm lạnh nước và xử lý không khí, ống thổi có thể hấp thụ rung động khi vận hành thiết bị, tránh tiếng ồn cộng hưởng ống dẫn khí do các kết nối cứng nhắc; đồng thời bù đắp sự dịch chuyển giữa các thiết bị và ống dẫn khí do lỗi lắp đặt hoặc thay đổi nhiệt độ.
Kết nối giữa cuộn dây quạt và ống nhánh: Ống xếp cỡ nhỏ (DN80-DN200) phù hợp với ống dẫn khí cấp/ hồi của cuộn dây quạt. Cấu trúc linh hoạt làm giảm sự truyền rung động của quạt và thành bên trong nhẵn không tích tụ bụi, giảm tần suất vệ sinh và bảo trì hệ thống điều hòa không khí.
Kết nối đường ống làm lạnh: Trong đường ống làm lạnh (như R32, R410A) của máy điều hòa không khí nhiều bộ chia, ống xếp có thể thích ứng với sự thay đổi nhiệt độ (-15oC đến 60oC) trong quá trình tuần hoàn chất làm lạnh và khả năng chống rung của chúng ngăn ngừa rò rỉ chất làm lạnh do các giao diện lỏng lẻo.
Hệ thống thông gió thương mại và công nghiệp
Ống xả nhà bếp: Ống thổi bằng thép không gỉ có khả năng chống ăn mòn khói dầu và đặc tính có thể uốn cong của chúng thích ứng với cách bố trí không gian phức tạp của nhà bếp. Khả năng chịu nhiệt độ cao (<300oC) của chúng có thể chịu được nhiệt độ cao tức thời của khói dầu, an toàn hơn ống nhựa.
Thông gió xưởng công nghiệp: Trong các xưởng nhiều bụi và ẩm ướt (như chế biến thực phẩm, sản xuất máy móc), khả năng chống ăn mòn của ống thổi có thể chống xói mòn do bụi và rỉ sét do nước ngưng tụ. Thiết kế linh hoạt tạo điều kiện thuận lợi cho việc kết nối các cửa thông gió ở các khu vực khác nhau, nâng cao hiệu quả thông gió.
Hệ thống xả khói lửa: Ống thổi bằng thép không gỉ nhiệt độ cao (như vật liệu 316) có thể hoạt động liên tục ở nhiệt độ 280oC trong hơn 30 phút, đáp ứng yêu cầu chống cháy của ống xả khói lửa và khả năng chống rung đảm bảo đường ống không bị rơi ra khi có hỏa hoạn.
Điều hòa không khí sạch và thông gió đặc biệt
Thông gió trong phòng mổ sạch bệnh viện: Ống thổi có thành trong được đánh bóng điện phân (Ra≤0,8μm) không tích tụ bụi và dễ khử trùng, đáp ứng tiêu chuẩn sạch GMP, giảm nguy cơ phát triển của vi khuẩn và thích ứng với hệ thống thông gió lọc hiệu quả cao trong phòng mổ.
Khí thải từ tủ hút trong phòng thí nghiệm: Ống thổi có thể kết nối tủ hút với ống dẫn khí chính. Khả năng chống ăn mòn hóa học (vật liệu 316) chống xói mòn từ khí thải trong phòng thí nghiệm (chẳng hạn như khí axit-bazơ) và cấu trúc linh hoạt tạo điều kiện điều chỉnh vị trí lắp đặt của tủ hút.
Điều hòa không khí và thông gió trong trung tâm dữ liệu: Trong các phòng máy chủ mật độ cao, ống thổi có thể kết nối chính xác các cửa thoát khí điều hòa và ống dẫn khí trong tủ, giảm thất thoát khí lạnh và khả năng chống rung của chúng giúp giảm sự can thiệp của quạt điều hòa không khí vào hoạt động của máy chủ.
III. Các điểm lựa chọn chính và thông số kỹ thuật lắp đặt
1. Lựa chọn khoa học
Chất liệu và Caliber: Thép không gỉ 304 được lựa chọn cho hệ thống điều hòa không khí và thông gió thông thường; Inox 316 được lựa chọn cho môi trường ẩm ướt, ăn mòn (như nhà bếp, phòng thí nghiệm); cỡ nòng được lựa chọn theo yêu cầu về lưu lượng khí từ DN50-DN600 (DN100-DN300 thường dùng cho mục đích dân dụng, DN300-DN600 dùng cho mục đích công nghiệp).
Xếp hạng áp suất và nhiệt độ: Chọn mức áp suất tương ứng theo áp suất không khí của hệ thống (xếp hạng 1000Pa được chọn cho hệ thống ống dẫn khí thông thường, xếp hạng 2000Pa cho hệ thống cung cấp không khí áp suất cao); Cần có ống thổi đặc biệt có khả năng chịu nhiệt độ ≥280oC trong các tình huống nhiệt độ cao (chẳng hạn như xả khói lửa).
Phương thức kết nối: Kết nối mặt bích được sử dụng để kết nối với các giao diện thiết bị (được trang bị gioăng cao su để tăng cường khả năng bịt kín và hấp thụ sốc); kết nối kẹp có thể được sử dụng để kết nối phần ống dẫn khí (dễ tháo rời và làm sạch); kết nối hàn được khuyến khích cho các hệ thống sạch (để giảm các điểm rò rỉ).
Chiều dài và lượng bù: Xác định độ dài theo khoảng cách lắp đặt và yêu cầu dịch chuyển độ rung, đồng thời dự trữ biên độ giãn nở 5% -10% để đảm bảo rằng ống thổi có thể giãn nở và co lại tự do khi rung hoặc thay đổi nhiệt độ, tránh bị giãn quá mức.
2. Thông số kỹ thuật lắp đặt
Làm sạch và xử lý trước: Trước khi lắp đặt, loại bỏ vết dầu và tạp chất trong ống thổi. Hệ thống sạch cần được làm sạch bằng nước tinh khiết và sấy khô; đối với hệ thống thông gió liên quan đến thực phẩm và dược phẩm phải chọn ống thổi được xử lý không dầu để tránh ô nhiễm không khí.
Uốn và cố định: Khi uốn, hãy kiểm soát bán kính uốn ≥ giá trị do sản phẩm chỉ định (chẳng hạn như bán kính uốn của ống thổi DN200 ≥600mm) và cấm uốn cong hoặc xoắn đột ngột; đặt các giá đỡ trượt cách nhau 3-5 mét trên đoạn thẳng (cho phép chuyển động dọc trục) và thêm các giá đỡ giảm chấn gần các nguồn rung để giảm rung lắc đường ống.
Các biện pháp bịt kín và giảm tiếng ồn: Khi sử dụng kết nối mặt bích, hãy siết chặt các bu lông đều để đảm bảo rằng miếng đệm được lắp hoàn toàn; giữa các thiết bị rung như quạt, bộ điều hòa không khí và ống thổi, có thể bổ sung thêm bộ giảm xóc cao su để nâng cao hơn nữa hiệu quả giảm tiếng ồn.
Kiểm tra và nghiệm thu: Sau khi lắp đặt, tiến hành kiểm tra áp suất không khí (áp suất thử nghiệm của hệ thống áp suất dương gấp 1,2 lần áp suất thiết kế và áp suất được duy trì trong 1 giờ mà không bị rò rỉ); trong quá trình vận hành, phát hiện giá trị tiếng ồn (phải đáp ứng tiêu chuẩn tiếng ồn của nơi đó, chẳng hạn như bệnh viện 40dB).
Lợi ích ứng dụng
Cải thiện sự thoải mái của hệ thống: Đặc tính chống rung và giảm tiếng ồn giúp hệ thống điều hòa không khí và thông gió chạy êm hơn, đặc biệt là ở các khu dân cư, khách sạn và những nơi khác, điều này có thể cải thiện đáng kể trải nghiệm sống; thiết kế cản gió thấp giúp giảm tiếng ồn luồng khí, tránh tiếng “tiếng gió hú” của ống dẫn khí truyền thống.
Giảm chi phí bảo trì: Thép không gỉ có khả năng chống ăn mòn và chống ẩm, giảm tần suất thay thế do rỉ sét và nấm mốc đường ống, đồng thời chi phí bảo trì hàng năm có thể giảm 30% -50%; thành bên trong nhẵn không dễ tích tụ bụi, chu kỳ vệ sinh kéo dài đến 1-2 năm (ống dẫn khí truyền thống là 3-6 tháng).
Nâng cao độ an toàn của hệ thống: Trong hệ thống xả khói chữa cháy, ống thổi chịu nhiệt độ cao có thể đảm bảo sự thông suốt của các kênh xả khói trong trường hợp hỏa hoạn; Khả năng chống va đập giúp ống dẫn khí không bị hư hỏng do rung và va chạm, giảm nguy cơ rò rỉ khí.
Cải thiện hiệu quả lắp đặt: Cấu trúc linh hoạt giúp giảm việc sử dụng phụ kiện cũng như cắt và xử lý tại chỗ, rút ngắn thời gian lắp đặt từ 20% -40%, đặc biệt phù hợp cho việc chuyển đổi hệ thống điều hòa không khí và thông gió trong các tòa nhà cũ, giảm hư hỏng cấu trúc ban đầu.
Tóm tắt
Thông qua việc tối ưu hóa vật liệu và cấu trúc, ống thổi bằng thép không gỉ đạt được hiệu suất toàn diện về "tiếng ồn thấp và hiệu suất cao, khả năng chống ăn mòn và độ bền cũng như khả năng thích ứng linh hoạt" trong hệ thống điều hòa không khí và thông gió. Cho dù đó là hệ thống điều hòa không khí tiện nghi trong các tòa nhà dân dụng hay hệ thống thông gió đặc biệt ở các khu công nghiệp, họ đều có thể cung cấp các giải pháp đường ống đáng tin cậy, tạo nền tảng vững chắc cho hoạt động ổn định và cải thiện hiệu suất của hệ thống.

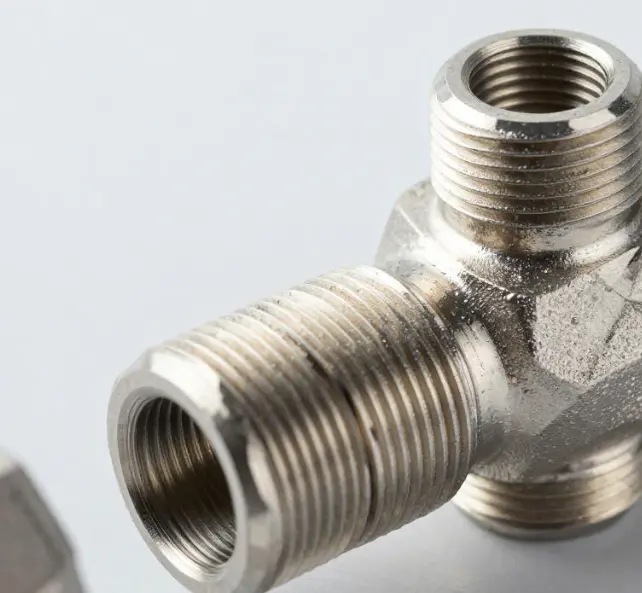

Thép không gỉ 304, có khả năng chống ăn mòn mạnh. 316L phù hợp với môi trường đòi hỏi khắt khe hơn. Các khớp đều được làm bằng thép carbon, đây là loại khớp tiết kiệm chi phí.
Nó hỗ trợ nhiều cỡ nòng từ DN6 đến DN25, đáp ứng các yêu cầu về đường ống của nhiều hệ thống khác nhau như vệ sinh, sưởi ấm và điều hòa không khí.
TIN TỨC ba phần
Haoyin (Ningbo) Bellows Technology Co., Ltd.
