Trả lời nhanh: Cách xác định kích thước đầu nối gas chính xác
Kích thước chính xác cho một Đầu nối khí linh hoạt bằng thép không gỉ được đặt bằng khớp nối đầu vào trên thiết bị và khớp nối đầu ra trên van ngắt gas, không phải bằng kích thước của đường ống dẫn khí nhánh cấp vào phòng. Các đầu nối được dán nhãn theo kích thước danh nghĩa và hai kích thước được sử dụng trên hầu hết các thiết bị gia dụng là 3/8 trongch và 1/2 trongch, trong khi kích thước 3/4 trongch và 1 trongch thường được dành riêng cho các thiết bị có đầu vào cao hơn như máy nước nóng lớn và lò nung. Để chọn kích thước phù hợp, hãy khớp đầu nối cái ở mỗi đầu của đầu nối với kích thước ren được đóng dấu trên van thiết bị và trên van ngắt, sau đó xác nhận rằng công suất đầu vào định mức của kích thước danh nghĩa đó bằng hoặc lớn hơn con số BTU tối đa mỗi giờ được in trên bảng định mức thiết bị.
A Đầu nối gas linh hoạt bằng thép không gỉ cho bếp các thiết bị lắp đặt có kích thước phổ biến nhất là 1/2 trongch, trong khi nhiều thiết bị nấu ăn nhỏ gọn hoặc di động sử dụng kết nối 3/8 trongch nhỏ hơn. Các phạm vi kiểu dáng thương mại lớn hơn và các đơn vị kết hợp đôi khi yêu cầu khớp nối 3/4 trongch, do đó, phải luôn kiểm tra bảng tên thiết bị trước khi đặt hàng đầu nối thay thế.
Tại sao việc định cỡ chính xác lại quan trọng đối với ống dẫn khí mềm bằng thép không gỉ
Đầu nối quá nhỏ sẽ hạn chế lưu lượng khí đến thiết bị, điều này có thể dẫn đến hiệu suất đầu đốt yếu, quá trình phục hồi máy nước nóng chậm hoặc thiết bị gặp khó khăn trong việc đạt được công suất định mức. Mặt khác, một đầu nối quá khổ sẽ không luồn đúng cách vào van thiết bị hoặc van ngắt và việc buộc khớp nối không khớp có thể làm hỏng ren trên cả đầu nối và van. Vì xếp hạng đầu vào của thiết bị khác nhau giữa các nhãn hiệu và kiểu máy, nên kích thước danh nghĩa hoạt động trên thiết bị cũ không tự động chính xác khi thay thế, do đó, cần kiểm tra bảng xếp hạng mỗi khi thay thế thiết bị.
Điều này hơi khác so với cách một đầu nối khí csst hệ thống có kích thước. Đầu nối khí CSST thường là một phần của ống thép không gỉ dạng sóng chạy liên tục, phân phối khí từ đồng hồ đo hoặc ống góp đến nhiều thiết bị trong toàn bộ cấu trúc, do đó kích thước của nó được tính từ tổng tải được kết nối và chiều dài của mỗi lần chạy bằng biểu đồ kích thước, thay vì từ một khớp nối thiết bị duy nhất. Ngược lại, một ống dẫn khí mềm bằng thép không gỉ được sử dụng hoàn toàn như một đầu nối thiết bị, chỉ cần khớp với hai phụ kiện mà nó nằm ở giữa.
Kích thước danh nghĩa phổ biến và sự phù hợp của thiết bị
Bảng dưới đây tóm tắt cách kích thước đầu nối danh nghĩa thường phù hợp với các thiết bị gas gia dụng thông thường. Những số liệu này là tham chiếu chung và xếp hạng đầu vào tối đa chính xác được đóng dấu trên bảng tên thiết bị phải luôn được ưu tiên hơn bất kỳ biểu đồ chung nào.
| Kích thước danh nghĩa | Thiết bị điển hình | Kết nối chủ đề chung | Xấp xỉ. Đầu vào tối đa |
|---|---|---|---|
| 3/8 inch | Bếp nhỏ gọn, bếp di động | FIP 3/8 inch | Khoảng 40.000 BTU/giờ |
| 1/2 trongch | Bếp gas hoặc bếp gas, máy sấy gas | FIP 1/2 inch | Khoảng 75.000 BTU/giờ |
| 3/4 trongch | Máy nước nóng gas, lò gas | FIP 3/4 inch | Khoảng 150.000 BTU/giờ |
| 1 trongch | Lò lớn, thức ăn đa dạng | FIP 1 trongch | Khoảng 300.000 BTU/giờ |
Đầu vào tối đa gần đúng theo kích thước đầu nối danh nghĩa
Hình 1. Đầu vào thiết bị tối đa gần đúng liên quan đến từng kích thước đầu nối danh nghĩa.

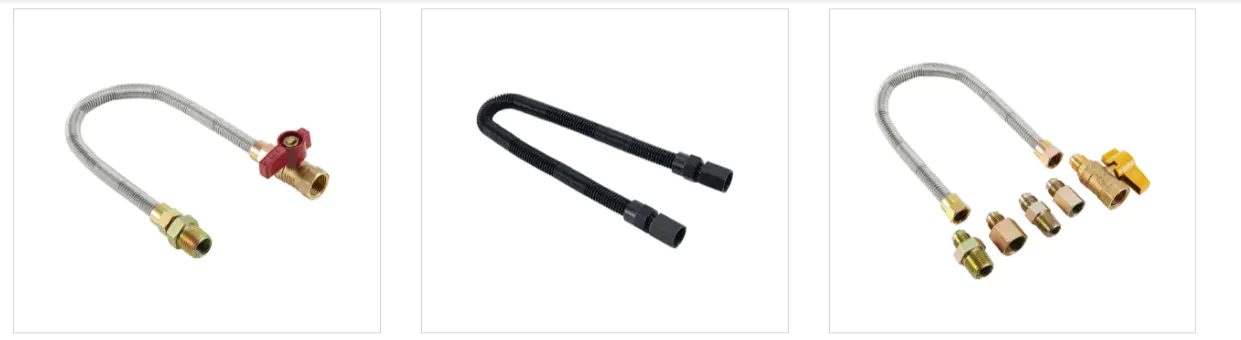

Đầu nối khí linh hoạt bằng thép không gỉ so với các tùy chọn phủ CSST và PVC
Người mua thường cần phải quyết định giữa một Đầu nối khí linh hoạt bằng thép không gỉ , chạy dài hơn đầu nối khí csst , và một Đầu nối khí bọc PVC . Cả ba đều có chung lõi thép không gỉ dạng sóng nhưng chúng được chế tạo và hoàn thiện cho các vai trò khác nhau. Bảng và biểu đồ bên dưới phác thảo cách so sánh ba tùy chọn này về mặt chức năng hơn là về giá cả.
| tính năng | Đầu nối khí linh hoạt bằng thép không gỉ | Đầu nối khí CSST | Đầu nối khí bọc PVC |
|---|---|---|---|
| Vật liệu cơ bản | Thép không gỉ dạng sóng | Thép không gỉ dạng sóng | Thép không gỉ dạng sóng with PVC jacket |
| Sử dụng điển hình | Kết nối thiết bị đơn | Phân phối khí toàn tòa nhà | Kết nối thiết bị đơn |
| Hoàn thiện bề mặt | Thép không gỉ trần hoặc hoàn thiện nhẹ | Thường mặc áo khoác dọc đường chạy | Lớp phủ bên ngoài có màu, thường có màu vàng |
| Phạm vi chiều dài chung | Ngắn, thiết bị tới van | Dài, chạy từ phòng này sang phòng khác | Ngắn, thiết bị tới van |
So sánh minh họa giữa các yếu tố lựa chọn chính
Hình 2. So sánh minh họa song song, không lấy từ báo cáo thử nghiệm cụ thể.
Đường kính cuộn dây và độ dày của tường ảnh hưởng đến bán kính uốn cong như thế nào
Mẫu nếp gấp trên một ống dẫn khí mềm bằng thép không gỉ là thứ cho phép nó uốn cong quanh tủ, van bù và các không gian tiện ích chật hẹp mà không bị xoắn. Khi kích thước danh nghĩa tăng lên, độ dày thành và đường kính cuộn dây thường tăng theo, điều này làm tăng bán kính tối thiểu mà ống có thể uốn cong trước khi các nếp gấp bắt đầu xẹp hoặc nứt do ứng suất khi uốn lặp đi lặp lại. Đầu nối bị uốn cong chặt hơn bán kính tối thiểu định mức của nó sẽ mất diện tích mặt cắt ngang tại điểm uốn, điều này làm giảm dòng chảy hiệu dụng ngay cả khi kích thước danh nghĩa trên khớp nối không thay đổi.
Bán kính uốn cong tối thiểu được đề xuất theo kích thước danh nghĩa
Hình 3. Xu hướng chung của bán kính uốn cong tối thiểu tăng theo kích thước đầu nối danh nghĩa.
Độ bền chu trình linh hoạt giữa các loại lớp phủ
Việc uốn cong nhiều lần trong quá trình bảo trì, di chuyển và vệ sinh thiết bị là một trong những lý do chính khiến đầu nối thiết bị cuối cùng cần được thay thế. Một lớp hoàn thiện không gỉ trần, một Ống dẫn khí bằng thép không gỉ mạ màu vàng , và một Đầu nối khí bọc PVC tất cả đều sử dụng cùng một lõi lượn sóng, do đó, tuổi thọ linh hoạt của chúng chủ yếu phụ thuộc vào độ dày thành, độ sâu của nếp gấp và mức độ chống mài mòn của lớp phủ bên ngoài tại các điểm mà ống mềm tiếp xúc với cạnh tủ hoặc khung quầy. Hình minh họa dưới đây là sự so sánh chung về độ bền chu kỳ uốn tương đối và không được rút ra từ một thử nghiệm cụ thể đã được công bố.
Minh họa chỉ số độ bền chu kỳ linh hoạt tương đối
Hình 4. Chỉ số minh họa, nhằm mục đích hiển thị mô hình tương đối thay vì các giá trị đo chính xác.
Nơi thường sử dụng ống dẫn khí bằng thép không gỉ phủ màu vàng
A Ống dẫn khí bằng thép không gỉ mạ màu vàng là một đầu nối dạng sóng không gỉ tiêu chuẩn có thêm lớp vỏ ngoài, thường được hoàn thiện bằng màu vàng nên dễ dàng nhận biết giữa các đường dây linh hoạt khác trong nhà bếp hoặc khu vực tiện ích. Lớp phủ bổ sung thêm một lớp chống mài mòn và dầu mỡ lên trên lõi không gỉ, rất hữu ích trong môi trường nhà bếp bận rộn, nơi đầu nối có thể cọ vào các cạnh tủ, dụng cụ vệ sinh hoặc chất lỏng nấu ăn bị đổ trong nhiều năm. Những vị trí phổ biến mà kiểu đầu nối này xuất hiện bao gồm những vị trí sau.
- Các dãy gas dân dụng và thương mại nhẹ được bố trí ở các khu vực nhà bếp có lượng người qua lại cao
- Máy sấy khí đặt trong các phòng tiện ích, nơi có thể nhìn thấy vòi và được hưởng lợi từ việc nhận dạng màu sắc
- Lắp đặt nơi kỹ thuật viên muốn tách trực quan đường dẫn khí khỏi đường nước hoặc cống thoát nước gần đó trong nháy mắt
- Các dự án trang bị thêm trong đó ưu tiên phù hợp với màu lớp phủ của đầu nối hiện có để có giao diện nhất quán
Lớp vỏ được thêm vào không làm thay đổi logic kích thước danh nghĩa cơ bản được đề cập trước đó trong bài viết này. Kích thước của đầu nối được phủ màu vàng vẫn phải phù hợp với ren của khớp nối ở cả hai đầu và xác nhận công suất định mức so với bảng tên thiết bị.
Sai lầm về kích thước làm giảm hiệu suất của thiết bị
Hầu hết các khiếu nại về kích thước đều bắt nguồn từ một số ít lỗi lặp đi lặp lại trong quá trình lựa chọn hoặc lắp đặt.
- Việc chọn chiều dài đầu nối chỉ dựa trên khoảng cách từ lỗ trên tường chứ không phải vị trí van thực tế.
- Giả sử mọi phạm vi gas đều sử dụng cùng một kích thước danh nghĩa mà không cần kiểm tra bảng tên thiết bị hiện tại.
- Sử dụng lại đầu nối cũ hơn trên thiết bị thay thế mà không xác minh kích thước đầu nối đầu vào vẫn phù hợp.
- Xem xét sự khác biệt giữa nhãn kích thước danh nghĩa của đầu nối và đường kính dòng chảy bên trong thực tế của nó.
- Trộn các loại ren giữa van ngắt và khớp nối, có thể gây ra độ kín kém ở khớp.
Chọn nhà sản xuất đầu nối khí linh hoạt bằng thép không gỉ
Khi kích thước và loại lớp phủ chính xác đã được xác định, quyết định tiếp theo là nhà sản xuất đầu nối khí linh hoạt bằng thép không gỉ để tìm nguồn hàng, đặc biệt đối với những người mua đặt hàng số lượng lớn hoặc lặp lại. Một sự đáng tin cậy nhà cung cấp đầu nối khí bằng thép không gỉ phải có thể duy trì độ sâu nếp gấp và độ dày thành ổn định trong suốt quá trình sản xuất, vì ngay cả sự thay đổi nhỏ về các kích thước này cũng làm thay đổi cả bán kính uốn cong và công suất dòng định mức đã thảo luận trước đó trong bài viết này.
Dành cho người mua khám phá bán buôn đầu nối khí linh hoạt sắp xếp, cần xác nhận rằng nhà máy có thể cung cấp đầy đủ phạm vi kích thước danh nghĩa từ 3/8 inch đến 1 inch, cùng với nhiều tùy chọn lớp phủ bao gồm lớp hoàn thiện bằng thép không gỉ trần, phủ PVC và phủ màu vàng, để một đơn hàng có thể bao gồm nhiều danh mục thiết bị cùng một lúc. Khi so sánh một nhà sản xuất đầu nối khí Trung Quốc Những người mua dựa trên cơ sở này đang cân nhắc, các câu hỏi hữu ích cần đặt ra bao gồm cách sàng lọc nguyên liệu cuộn thô trước khi hình thành, cách giám sát quá trình gấp nếp và bện trong quá trình sản xuất và liệu các sợi lắp có được kiểm tra theo thước đo tham chiếu trước khi đóng gói hay không.
Một Đầu nối khí bằng thép không gỉ OEM chương trình thường là con đường hiệu quả nhất cho các nhà phân phối và thương hiệu thiết bị cần đường kính cuộn dây tùy chỉnh, độ dài tùy chỉnh hoặc bao bì có thương hiệu, bao gồm cả gói chuyên dụng Đầu nối gas linh hoạt bằng thép không gỉ cho bếp dòng được xây dựng xung quanh một nền tảng thiết bị cụ thể. Các điểm đánh giá chính thường bao gồm những điều sau đây.
- Quy mô sản xuất và khả năng duy trì độ dày thành ổn định cho các đơn hàng lớn
- Phạm vi kích thước danh nghĩa và các tùy chọn lớp phủ được cung cấp từ một nhà máy duy nhất
- Hỗ trợ độ dài cuộn tùy chỉnh, cấu hình phù hợp và đóng gói cho các chương trình OEM
- Kiểm soát quy trình bằng văn bản từ sàng lọc nguyên liệu thô đến kiểm tra cuối cùng
Giới thiệu về Công ty TNHH Công nghệ Bellows Haoyin (Ningbo)
Haoyin (Ningbo) Bellows Technology Co., Ltd. là một doanh nghiệp chuyên nghiệp tập trung vào nghiên cứu, thiết kế, sản xuất và bán ống thổi bằng thép không gỉ, hoạt động để cung cấp các giải pháp kết nối linh hoạt an toàn và bền bỉ cho khí đốt, hệ thống ống nước, hệ thống sưởi và các lĩnh vực liên quan. Công ty hoạt động với tư cách là nhà sản xuất đầu nối khí linh hoạt bằng thép không gỉ OEM và nhà máy sản xuất đầu nối khí CSST tùy chỉnh của ODM, hỗ trợ những người mua cần dòng sản phẩm tiêu chuẩn hoặc thông số kỹ thuật được tùy chỉnh hoàn toàn.
Cơ sở này có diện tích 35 mu và bao gồm 18.000 mét vuông xưởng sản xuất tiêu chuẩn, được hỗ trợ bởi các hệ thống quản lý bao gồm ISO9001, ISO14001 và ISO45001 . Được công nhận là Doanh nghiệp công nghệ cao quốc gia và Nhà máy xanh, Haoyin tuân theo triết lý sản xuất được xây dựng dựa trên tính nhất quán và chất lượng, với quy trình từ sàng lọc nguyên liệu thô và thiết kế kết cấu cho đến sản xuất, thử nghiệm hiệu suất và hỗ trợ sau bán hàng.
Yêu cầu thông số kỹ thuật sản phẩm và thông tin bán buôn
Những người mua đã xác định được kích thước danh nghĩa, loại lớp phủ và độ dài cần thiết cho dự án của họ đều có thể gửi thông số kỹ thuật của thiết bị để có đề xuất sản phẩm phù hợp. Liệu yêu cầu có phải là một lệnh dùng thử nhỏ của một Đầu nối khí linh hoạt bằng thép không gỉ cho một dòng sản phẩm, số lượng lớn bán buôn đầu nối khí linh hoạt đặt hàng, hoặc một Đầu nối khí bằng thép không gỉ OEM chương trình với nhãn hiệu tùy chỉnh, chia sẻ loại thiết bị, kích thước danh nghĩa được yêu cầu và lớp phủ hoàn thiện mục tiêu giúp tăng tốc độ phản hồi với các bảng thông số kỹ thuật chính xác.
Câu hỏi thường gặp
-
Q1. Đầu nối khí linh hoạt bằng thép không gỉ là gì
Nó là một ống thép không gỉ dạng sóng được trang bị các đầu kết nối, được sử dụng để liên kết thiết bị gas với van ngắt đồng thời cho phép linh hoạt trong việc định tuyến và đặt thiết bị.
-
Q2. Đầu nối khí linh hoạt bằng thép không gỉ hoạt động như thế nào
Cấu trúc thành tôn cho phép ống uốn cong quanh các chướng ngại vật trong khi vẫn vận chuyển khí an toàn giữa van ngắt và đầu nối đầu vào thiết bị.
-
Q3. Ưu điểm của đầu nối khí bằng thép không gỉ là gì
Chúng kết hợp tính linh hoạt để lắp đặt dễ dàng hơn với lõi kim loại bền có khả năng chịu uốn cong nhiều lần trong quá trình vệ sinh, bảo dưỡng hoặc thay thế thiết bị.
-
Q4. Đầu nối khí mềm bằng thép không gỉ có tuổi thọ bao lâu
Tuổi thọ sử dụng phụ thuộc vào điều kiện lắp đặt và tần suất uốn cong đầu nối, do đó, việc kiểm tra trực quan định kỳ về độ mòn tại các điểm uốn cong là cách thực hành hợp lý.
-
Q5. Đầu nối khí mềm bằng thép không gỉ có an toàn khi sử dụng không
Khi sử dụng kích thước danh nghĩa chính xác, phụ kiện ren phù hợp và đường đi dây không bị xoắn hoặc uốn cong sắc nét, kiểu đầu nối này là phương pháp được sử dụng rộng rãi để kết nối thiết bị.
-
Q6. Đầu nối khí linh hoạt có thể được sử dụng cho khí tự nhiên
Có, kiểu đầu nối này thường được sử dụng cho các kết nối thiết bị khí đốt tự nhiên trong khu dân cư và khu thương mại nhẹ.
-
Q7. Đầu nối khí linh hoạt có thể được sử dụng cho khí propan
Có, kết cấu thép không gỉ dạng sóng tương tự cũng được sử dụng cho các kết nối thiết bị propan, với việc lựa chọn phụ kiện phù hợp với kích thước ren của thiết bị và van.
-
Q8. Các đầu nối khí bằng thép không gỉ có chống ăn mòn không
không gỉ steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. Vật liệu nào được sử dụng để làm đầu nối khí linh hoạt
Ống lõi là thép không gỉ dạng sóng, tùy theo dòng sản phẩm có thể để trần hoặc hoàn thiện bằng lớp phủ bên ngoài như PVC hoặc áo bảo vệ màu vàng.
-
Q10. Sự khác biệt giữa CSST và đầu nối được bọc PVC là gì
Ống nối khí CSST thường được sử dụng để phân phối lâu hơn trong toàn bộ cấu trúc, trong khi đầu nối khí được bọc PVC là sản phẩm có chiều dài ngắn hơn được thiết kế để liên kết một thiết bị với van ngắt của nó.
