Hướng dẫn mua hàng 2026
một là gì Ống dẫn nước linh hoạt
A ống nước linh hoạt là một ống dẫn sóng hoặc bện được chế tạo để di chuyển nước giữa hai điểm cố định đồng thời chịu được rung động, giãn nở nhiệt và những sai lệch nhỏ mà đường ống cứng không thể hấp thụ được. Đặc điểm nổi bật là lõi tôn hoặc lõi composite, thường là thép không gỉ 304 hoặc 316L, được bọc trong ống bọc bên ngoài bện để chịu tải áp suất làm việc. Thợ sửa ống nước và kỹ sư cơ sở thuộc loại này, thường được nhóm lại dưới nhãn rộng hơn là Lắp ráp đường ống và ống nước , bất cứ khi nào một kết nối cần uốn bằng tay thay vì thông qua một loạt các khuỷu tay và khớp nối cứng nhắc.
So với ống đồng hoặc ống CPVC, đường nước linh hoạt sẽ rút ngắn khoảng cách vật lý mà kỹ thuật viên phải đo và cắt vì bản thân việc lắp ráp chiếm những độ lệch nhỏ khi căn chỉnh. Đây là lý do tại sao đầu nối nước linh hoạt lại xuất hiện rộng rãi phía sau bồn rửa, máy nước nóng, máy giặt, nhà vệ sinh và nồi hơi, đồng thời tại sao các phiên bản dài hơn của cùng một công trình đóng vai trò như ống cấp nước trong phòng cơ khí, vòng sưởi ấm hydronic và đường truyền chất lỏng công nghiệp nhẹ.
Cấu trúc ống lót nước và tại sao nó quan trọng
Lõi sóng
các lót nước là ống chịu áp lực bên trong của cụm ống dẫn nước linh hoạt. Nó thường được hình thành bằng cách cuộn một dải thép không gỉ có chiều dài thẳng vào ống, hàn đường nối, sau đó tạo nếp gấp cho tường theo mô hình xoắn ốc hoặc hình khuyên liên tục. Sự gấp nếp này là thứ cho phép ống kim loại uốn cong nhiều lần mà không bị nứt, vì mỗi gờ hoạt động như một bản lề nhỏ giúp phân tán ứng suất uốn dọc theo toàn bộ chiều dài của ống thay vì tập trung tại một điểm.
Độ dày của tường và hành vi niêm phong
Độ dày thành của lớp lót nước thông thường dao động từ khoảng 0,15 mm đến 0,30 mm tùy thuộc vào loại áp suất làm việc và đường kính ngoài, với thành dày hơn thường được chọn cho các đường cung cấp có áp suất dao động rộng hơn. Một lớp lót được tạo hình phù hợp sẽ giữ cho hình dạng nếp gấp của nó đồng nhất trong suốt quá trình chạy, giúp đường dẫn dòng chảy bên trong đủ trơn tru để tránh sự nhiễu loạn không cần thiết và sự mài mòn sớm ở đỉnh của mỗi nếp gấp.
Vật liệu được sử dụng trong các cụm ống nước và ống dẫn nước linh hoạt
Việc lựa chọn vật liệu thay đổi cách thức hoạt động của ống nước bện khi bị uốn cong, thay đổi nhiệt độ nhiều lần và tiếp xúc với các hóa chất nước khác nhau. Bảng dưới đây phác thảo các vai trò thành phần thường thấy nhất trong một đường ống dẫn nước hoàn chỉnh và gói Lắp ráp ống và đường ống nước.
| thành phần | Vật liệu chung | Vai trò điển hình | Ghi chú linh hoạt |
|---|---|---|---|
| Lớp lót bên trong | Thép không gỉ 304 | Mang theo lưu lượng nước và áp suất làm việc | Tính linh hoạt chung tốt cho hầu hết các đường dây cung cấp trong nhà |
| Lớp lót bên trong, higher grade | Thép không gỉ 316L | Mang dòng chảy trong môi trường clorua hoặc ẩm ướt cao hơn | Tính linh hoạt tương tự như 304 với khả năng chống rỗ bổ sung |
| Tay áo bên ngoài | Dây thép không gỉ bện | Hạn chế áp lực nổ và che chắn lớp lót | Tăng thêm độ bền trong khi kiểu dệt vẫn cho phép uốn cong |
| Phụ kiện cuối | Đồng thau hoặc thép không gỉ | Kết nối cụm với đồ đạc hoặc van | Phần cố định, không linh hoạt ở mỗi đầu |
| Áo khoác ngoài tùy chọn | Lớp phủ PVC hoặc PE | Thêm lớp vỏ bảo vệ trên bím tóc | Giảm nhẹ độ linh hoạt, tăng khả năng bảo vệ bề mặt |

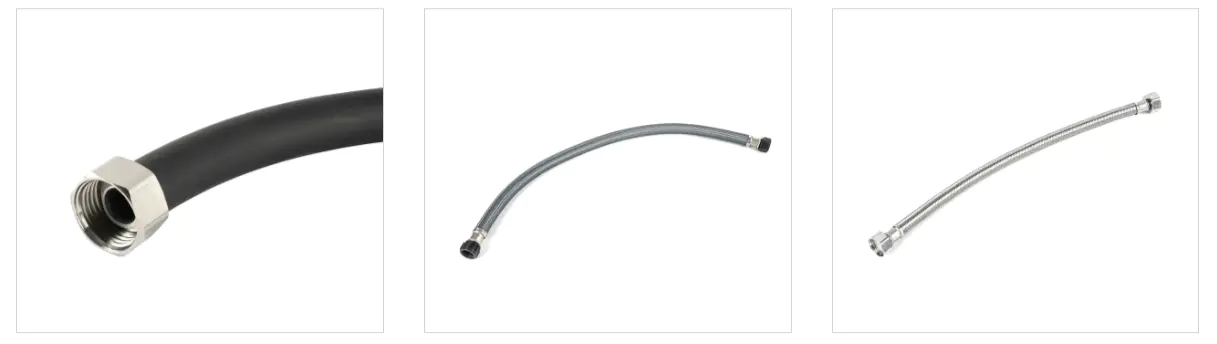

Các loại đầu nối nước linh hoạt và ống nước bện phổ biến
Đầu nối nước linh hoạt thường được nhóm theo đường kính danh nghĩa, vì đường kính bám sát với vật cố định hoặc đường dây mà nó được dùng để phục vụ. Đầu nối ngắn 3/8 trongch phù hợp với một vòi duy nhất hoặc điểm dừng góc, trong khi ống cấp nước rộng hơn một inch phổ biến hơn trên toàn bộ đường dây dịch vụ hoặc ống góp phòng cơ khí. Biểu đồ bên dưới cho thấy mối liên hệ chung giữa kích thước danh nghĩa và bối cảnh cài đặt nơi nó xuất hiện thường xuyên nhất.
So sánh hiệu suất giữa các tùy chọn đường ống phổ biến
Việc lựa chọn giữa một ống dẫn nước linh hoạt, một ống đồng cứng và một ống cao su tiêu chuẩn thường phụ thuộc vào cách mỗi loại hoạt động trên một số thuộc tính thực tế. Biểu đồ radar bên dưới sắp xếp năm tiêu chí cạnh nhau để dễ dàng nhìn thấy sự cân bằng hơn trong nháy mắt.
- Ống dẫn nước linh hoạt
- Ống đồng cứng
- Ống cao su tiêu chuẩn
Chu kỳ uốn cong và hành vi mỏi của ống lót nước bằng thép không gỉ
Bởi vì một đường ống dẫn nước linh hoạt dự kiến sẽ di chuyển nhẹ mỗi khi một thiết bị cố định được bảo dưỡng hoặc một tòa nhà ổn định, các kỹ sư xem xét cách lắp ráp giữ vững qua các chu kỳ uốn cong lặp đi lặp lại thay vì đánh giá nó bằng một thử nghiệm áp suất tĩnh duy nhất. Biểu đồ đường bên dưới vẽ đường cong duy trì hiệu suất chung của lớp lót nước bằng thép không gỉ khi chu kỳ uốn cong tích lũy, đó là lý do tại sao bán kính uốn cong lớn trong quá trình lắp đặt giúp kéo dài thời gian sử dụng hữu ích.
Khả năng chống ăn mòn theo cấp vật liệu
Khả năng chống ăn mòn là một trong những lý do chính khiến ống bện bằng thép không gỉ được chọn thay vì thép trơn hoặc mạ kẽm, đặc biệt là trong các phòng cơ khí ẩm ướt hoặc các công trình lắp đặt ven biển, nơi mức độ tiếp xúc với clorua cao hơn. Biểu đồ dưới đây đặt bốn loại vật liệu phổ biến trên thang đo điện trở tương đối để so sánh nhanh.
Hướng dẫn định cỡ ống cấp nước và đường nước linh hoạt
Việc lấy đúng đường kính và chiều dài trong lần thử đầu tiên sẽ giúp bạn tiết kiệm được một chuyến quay lại quầy cung cấp. Bảng tham chiếu bên dưới nhóm đường nước linh hoạt theo đường kính danh nghĩa cùng với loại kết nối và điểm sử dụng thường được ghép nối với nó nhất.
| Đường kính danh nghĩa | Phạm vi chiều dài điển hình | Kiểu kết nối chung | Điểm sử dụng điển hình |
|---|---|---|---|
| 3/8 in | 9 inch đến 20 inch | Nén x Nén | Góc dừng với vòi |
| 1/2 in | 9 inch đến 24 inch | Nén x Nén | Van nạp bồn cầu |
| 3/4 in | 36 inch đến 72 inch | Khớp nối ren | Đầu vào máy giặt |
| 1 in | 12 inch đến 60 inch | Khớp nối ren or flange | Máy nước nóng hoặc đa dạng |
| 1,25 inch đến 2 inch | Độ dài tùy chỉnh | Mặt bích hoặc đầu hàn | Phân bổ phòng cơ khí |
Hướng dẫn cài đặt từng bước
Một đường ống dẫn nước linh hoạt cần được xử lý cẩn thận trong quá trình lắp đặt, vì hầu hết các rò rỉ ban đầu đều bắt nguồn từ kết nối vội vã chứ không phải do bộ phận bị lỗi. Trình tự dưới đây trình bày thứ tự chung của các hoạt động đối với một kết nối cố định điển hình.
-
Tắt và giảm áp lực
Tắt nguồn cấp nước thượng nguồn và giảm áp suất dư tại thiết bị cố định mở gần nhất trước khi ngắt kết nối bất kỳ đường dây hiện có nào.
-
Kiểm tra các cổng
Kiểm tra cả hai cổng kết nối xem có hư hỏng, mảnh vụn hoặc cặn keo cũ không và làm sạch bề mặt bịt kín bằng vải khô.
-
Chọn hội phù hợp
Chọn một ống dẫn nước hoặc ống cấp nước linh hoạt có kích thước phù hợp với ren cổng và chiều dài chạy cần thiết, cho phép tạo một đường cong nhẹ nhàng thay vì gấp chặt.
-
Chủ đề và thắt chặt
Dùng tay luồn khớp nối vào cổng cho đến khi vừa khít, sau đó dùng cờ lê tiến lên bằng cờ lê một vòng có kiểm soát từ một phần tư đến một nửa vòng qua tay thật chặt, tránh để đai ốc bện quá mô-men xoắn.
-
Tuyến đường có khúc cua rộng
Định tuyến cụm sao cho bán kính uốn cong vẫn rộng và lớp lót không bị gấp khúc, xoắn hoặc ép vào cạnh sắc.
-
Khôi phục nguồn cung cấp và kiểm tra
Khôi phục nguồn cấp nước dần dần và kiểm tra mọi điểm kết nối xem có bị rò rỉ hay không trước khi đóng tủ xung quanh hoặc lối vào tường.
-
Kiểm tra lại sau lần sử dụng đầu tiên
Kiểm tra lại kết nối sau ngày sử dụng đầu tiên, vì các phụ kiện có thể hơi lún xuống khi lớp lót nước tựa vào vòng đệm bịt kín.
Nơi sử dụng ống dẫn nước và ống lót nước linh hoạt
các same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Hệ thống nước dân dụng
Kết nối vòi, nhà vệ sinh, máy nước nóng và máy giặt ở những nơi lắp đặt đèn công cụ nhanh chóng, quan trọng nhất.
-
Hệ thống sưởi ấm tòa nhà
Vòng gia nhiệt hydronic trong đó đường nước linh hoạt hấp thụ sự giãn nở nhiệt giữa ống tiêu đề cứng và bộ tản nhiệt riêng lẻ hoặc bộ phận cuộn dây quạt.
-
Đường ống cơ sở chăm sóc sức khỏe
Các cài đặt trong đó độ kín và khoảng thời gian bảo trì dài hơn sẽ giảm tần suất cần bảo trì phía sau các bức tường đã hoàn thiện.
-
HVAC công nghiệp
Các kết nối làm lạnh và xử lý không khí nơi rung động từ thiết bị quay đòi hỏi phải có đầu nối nước linh hoạt thay vì khớp cứng.
Chọn một nhà sản xuất ống nước linh hoạt tùy chỉnh
Tìm nguồn cung ứng từ một nhà sản xuất ống nước linh hoạt tùy chỉnh thay vì một nhà cung cấp phần cứng nói chung thường có ý nghĩa khi dự án cần độ dài không tiêu chuẩn, phụ kiện cuối cụ thể hoặc khối lượng đặt hàng cao hơn. Một số điểm kiểm tra thực tế giúp thu hẹp phạm vi tìm kiếm giữa các lựa chọn nhà cung cấp ống dẫn nước bện bằng thép không gỉ.
- Xác nhận rằng nhà máy có thể sản xuất đường kính, chiều dài và sự kết hợp khớp nối chính xác thay vì chỉ lưu trữ một danh mục cố định.
- Yêu cầu các bộ mẫu để kiểm tra độ đồng đều của các nếp gấp và độ chặt của dây bện trước khi thực hiện một đơn đặt hàng đầy đủ.
- Xem lại thiết bị kiểm tra tại chỗ, vì khả năng kiểm tra độ kín khí và khả năng nổ nói lên nhiều điều về tính nhất quán hơn là chỉ có bảng thông số kỹ thuật.
- Thảo luận sớm về nhu cầu đóng gói và ghi nhãn ống cấp nước linh hoạt của OEM nếu cụm ống này mang nhãn hiệu riêng.
- Xem khả năng đáp ứng trong giai đoạn lấy mẫu như một chỉ báo chung về cách nhà sản xuất đầu nối nước mềm dạng bện sẽ xử lý các yêu cầu thay đổi trong quá trình sản xuất.
Một số người mua hướng tới một nhà máy sản xuất ống nước linh hoạt có trụ sở tại Trung Quốc khi yêu cầu về khối lượng tăng lên, phần lớn là do khả năng tập trung các nếp gấp, bện và lắp ráp trong một khu vực cung cấp duy nhất, giúp rút ngắn chuỗi phối hợp giữa tạo hình, thử nghiệm và đóng gói.
Tổng quan về năng lực sản xuất
Haoyin (Ningbo) Bellows Technology Co., Ltd. thiết kế và sản xuất các ống thổi bằng thép không gỉ và các cụm kết nối linh hoạt cho các ứng dụng hệ thống ống nước, sưởi ấm và khí đốt. Cơ sở này nằm trên một địa điểm rộng 35 mu với không gian xưởng tiêu chuẩn rộng 18.000 mét vuông dành riêng cho việc tạo hình, bện, lắp ráp và hoàn thiện.
- 4M Mét ống sóng inox sản xuất mỗi năm
- 120 Nhân viên trên các dây chuyền tạo hình, bện và lắp ráp
- 20 Nhân viên kỹ thuật tận tâm hỗ trợ thiết kế và thử nghiệm
- 18.000 Mét vuông không gian nhà xưởng tiêu chuẩn
các research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Mẹo bảo trì để kéo dài tuổi thọ dịch vụ
- Kiểm tra các cụm đầu nối nước linh hoạt có thể nhìn thấy được xem bề mặt có bị rỉ sét, xoắn hoặc phồng ít nhất mỗi năm một lần.
- Tránh sơn lên ống nước bện, vì hơi ẩm đọng lại dưới lớp sơn có thể đẩy nhanh quá trình ăn mòn bề mặt.
- Giữ các bộ phận tránh xa các cạnh tủ sắc nhọn hoặc giá đỡ kệ vì chúng có thể làm mòn lớp bện bên ngoài theo thời gian.
- Thay thế một ống cấp nước bị phồng lên vì điều này thường báo hiệu lớp lót đã bắt đầu tách ra khỏi dây bện gia cố.
- Hỗ trợ các lần chạy ngang dài trong khoảng thời gian để lớp lót nước không mang trọng lượng của chính nó mà không được hỗ trợ trong một khoảng thời gian dài.
Câu hỏi thường gặp
-
Q1. Ống dẫn nước linh hoạt là gì
Ống dẫn nước linh hoạt là một ống kim loại hoặc ống composite, thường được gia cố bằng ống bọc bên ngoài bện, được chế tạo để kết nối hai điểm ống nước trong khi uốn cong để hấp thụ chuyển động và độ lệch nhỏ.
-
Q2. Lớp lót nước linh hoạt là gì
các water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Ống nước bện là gì
Ống nước bện kết hợp lớp lót dạng sóng với lớp dây thép không gỉ dệt bên ngoài giúp gia cố cụm chống lại áp suất làm việc trong khi vẫn cho phép nó uốn cong.
-
Q4. Ống cấp nước là gì
Ống cấp nước là thuật ngữ chung để chỉ một đầu nối linh hoạt chạy giữa van ngắt hoặc đường cấp nước và thiết bị cố định như vòi, bồn cầu hoặc thiết bị.
-
Q5. Làm thế nào để bạn cài đặt một đường ống dẫn nước linh hoạt
Tắt nguồn cấp nước, vặn khớp nối bằng tay cho đến khi vừa khít, sau đó siết chặt thêm một vòng có kiểm soát từ một phần tư đến nửa vòng bằng cờ lê trong khi vẫn giữ cho thân ống không bị xoắn.
-
Q6. Ống cấp nước phải chặt đến mức nào
các connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Q7. Ống mềm có uốn cong được không
Đúng, đó là chức năng cốt lõi của chúng, mặc dù mỗi cụm có bán kính uốn cong tối thiểu và việc gấp nó sắc nét hơn bán kính đó có thể làm căng lớp lót và rút ngắn tuổi thọ sử dụng của nó.
-
Q8. Ống nước mềm có thể kéo dài được không
Kéo dài thời gian chạy thường có nghĩa là thay thế cụm ống bằng một ống dài hơn thay vì nối hai ống với nhau, vì khớp nối giữa chừng sẽ tạo thêm một điểm rò rỉ tiềm ẩn khác.
-
Q9. Quy mô sản xuất nào nằm sau những tổ hợp này
Các cơ sở sản xuất loại ống này ở quy mô lớn, chẳng hạn như Haoyin, thường vận hành các dây chuyền tạo hình và bện liên tục có khả năng sản xuất vài triệu mét ống sóng mỗi năm.
-
Q10. Đội ngũ kỹ thuật có tiếp tục tham gia sau giai đoạn thiết kế không
Trong một hoạt động sản xuất được tổ chức tốt, nhân viên kỹ thuật vẫn tham gia vào quá trình thiết kế kết cấu thông qua thử nghiệm và hỗ trợ sản xuất thay vì bỏ đi sau khi bản vẽ hoàn thành.
